ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง Floor Drain BF38 SERIES

คำอธิบาย

ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง ปัญหากลิ่นเหม็นย้อนขึ้นมาจากท่อระบายน้ำและแมลงรบกวนในห้องน้ำ ถือเป็นเรื่องน่าปวดหัวที่ทำลายบรรยากาศการพักผ่อนภายในบ้าน WoraSri (วรศรี) ขอแนะนำ BF38 Series ตะแกรงกันกลิ่นกันแมลงท่อระบายน้ำทิ้ง (Tile-Insert Shower Floor Drain) นวัตกรรมตะแกรงระบายน้ำทรงยาวเกรดพรีเมียม ที่ออกแบบมาเพื่อยกระดับห้องน้ำของคุณให้สวยงามสไตล์ Modern Luxury พร้อมคุณสมบัติในการปกป้องบ้านจากกลิ่นและแมลงได้อย่างเด็ดขาด

ตอบโจทย์ทุกพื้นที่ด้วย 3 ขนาดมาตรฐาน

1. รุ่น BF3840 ขนาด 40 ซม. กว้าง 10 ซม. x ยาว 40 ซม. (รูระบายน้ำขนาด 4 ซม.) เหมาะสำหรับห้องน้ำขนาดเล็กถึงขนาดกลาง หรือโซนอาบน้ำทั่วไป
2. รุ่น BF3870 ขนาด 70 ซม. กว้าง 10 ซม. x ยาว 70 ซม. (รูระบายน้ำขนาด 4 ซม.) เหมาะสำหรับโซน Dry & Wet ขนาดกลางที่ต้องการการระบายน้ำที่ไวยิ่งขึ้น
3. รุ่น BF38100 ขนาด 100 ซม. กว้าง 10 ซม. x ยาว 100 ซม. (รูระบายน้ำขนาด 4 ซม.) เหมาะสำหรับห้องน้ำขนาดใหญ่ โรงแรม หรือพูลวิลล่าสไตล์ Modern Luxury ที่ต้องการความยาวพิเศษ

(ทุกขนาดมีตัวเลือกตำแหน่งรูระบายน้ำทั้งแบบ รูตรงกลาง และ รูด้านข้าง เพื่อให้ตรงกับตำแหน่งท่อเดิม)

คุณสมบัติเด่น ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง รุ่นยาว (BF3840 / BF3870 / BF38100)

1. 2-in-1 Dual Installation Design: ติดตั้งได้ 2 รูปแบบ
   • แบบที่ 1 (Show Stainless Surface): ติดตั้งแบบโชว์ฝาสแตนเลสสีทองผิวด้าน เพิ่มความหรูหรา โดดเด่น และเป็นเอกลักษณ์ให้กับพื้นที่ห้องน้ำ
   • แบบที่ 2 (Tile-Insert Mode):พลิกฝาอีกด้านเพื่อใส่กระเบื้องลายเดียวกับพื้นห้องน้ำลงไป ทำให้ตะแกรงระบายน้ำดูกลืนไปกับพื้นอย่างเรียบเนียน (Seamless Design) ให้ความรู้สึกมินิมอลแบบสปาหรู
2. Function Design & Quickly Drain: ดีไซน์ที่มาพร้อมฟังก์ชันระบายน้ำได้รวดเร็ว
   • ระบายน้ำเร็วทันใจ นวัตกรรมตะแกรงระบายน้ำ ที่ตอบโจทย์ทั้งด้านสถาปัตยกรรมและวิศวกรรม ด้วยรูปทรงแนวยาวพิเศษ ที่ขยายพื้นที่รับน้ำได้รวดเร็ว
   • เลือกตำแหน่งรูระบายน้ำได้ตามเชิงโครงสร้าง มีทั้งตำแหน่ง รูตรงกลาง และ รูด้านข้าง
3. Odor & Insect Protection: หมดกังวลเรื่องกลิ่นท่ออันไม่พึงประสงค์และแมลงสาบหรือแมลงตัวเล็กๆ ย้อนกลับขึ้นมาด้วยระบบกลไกกันกลิ่นอัจฉริยะ ระบายน้ำได้รวดเร็ว น้ำไม่ท่วมขัง ช่วยรักษาความสะอาดและภายในห้องน้ำได้อย่างดีเยี่ยม
4. Stainless SUS 304: วัสดุสแตนเลส 304 แข็งแรง ทนทาน ไม่เป็นสนิม ทนต่อกรด-ด่างจากสบู่และแชมพู ผ่านกระบวนการชุบสีแบบ Electroplate ให้เฉดสีทองผิวด้าน (Brushed Gold Finish) ที่สวยหรู เรียบโก้ ไม่หลุดลอกง่าย ผิวด้านจับไม่เป็นรอยนิ้วมือ
5. User-centric design: ดีไซน์ใส่ใจผู้ใช้งาน ไม่เจ็บมือเวลาถอดล้าง มาพร้อมช่องร่องและอุปกรณ์งัดฝาตะแกรงโดยเฉพาะ ช่วยให้ยกฝาเปิดทำความสะอาดแผ่นดักเศษผมภายในได้สะดวกยิ่งขึ้น โดยไม่ต้องใช้เล็บงัดให้เจ็บมือ

ข้อมูลจำเพาะสินค้า (Product Specifications)

• รหัสสินค้า / รุ่น WoraSri BF3840 / BF3870 / BF38100 (Tile-Insert Linear Floor Drain)
• วัสดุหลัก สแตนเลส 304 แท้ 100% (SUS 304 Stainless Steel)
• สีและผิวสัมผัส สีทองผิวด้าน (Brushed Gold / Electroplate Finish)
• ขนาดกว้าง x ยาว (หน้าแปลน)

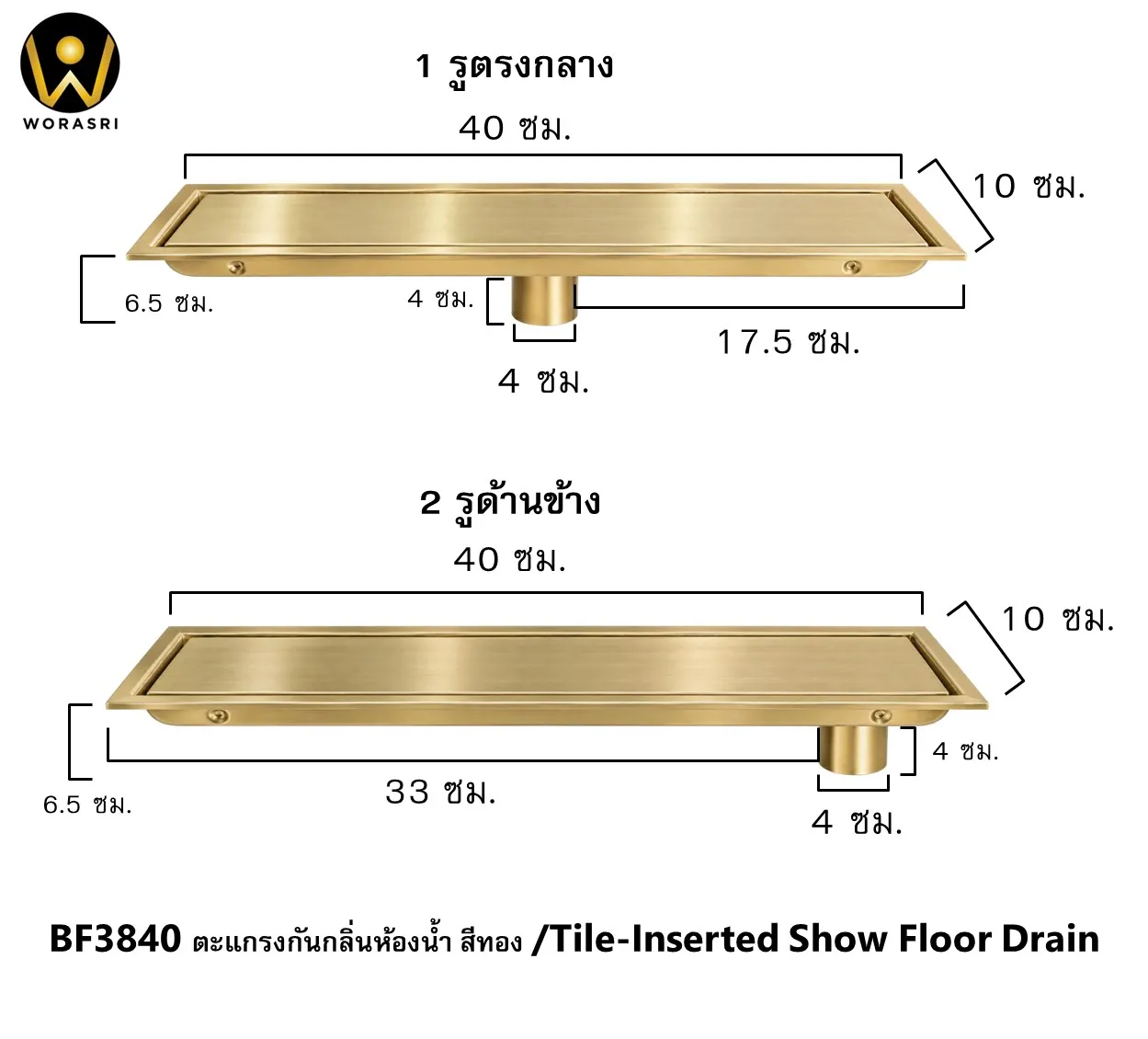

  • รุ่น 40 ซม. (BF3840): กว้าง 10 ซม. x ยาว 40 ซม.

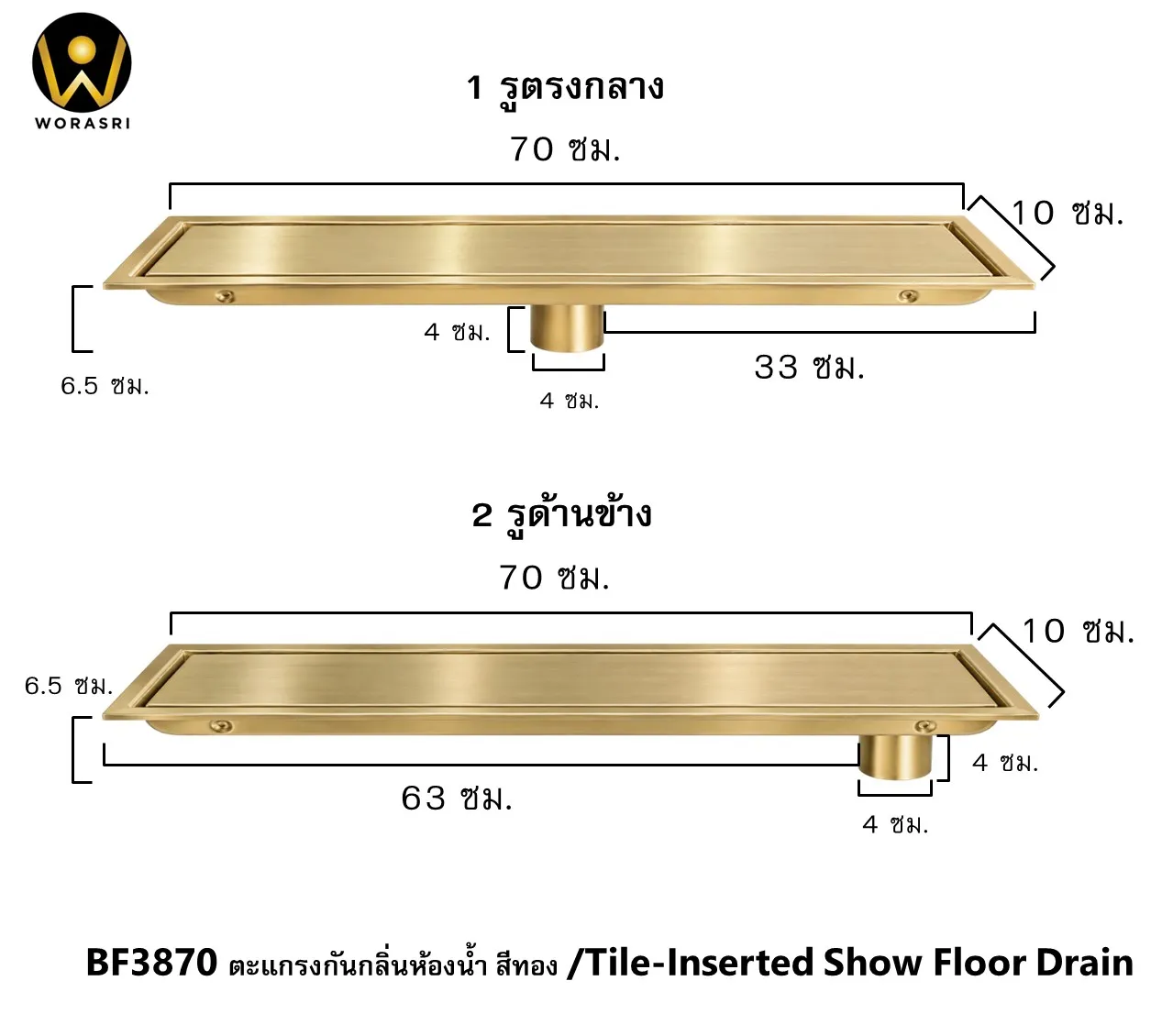

  • รุ่น 70 ซม. (BF3870): กว้าง 10 ซม. x ยาว 70 ซม.

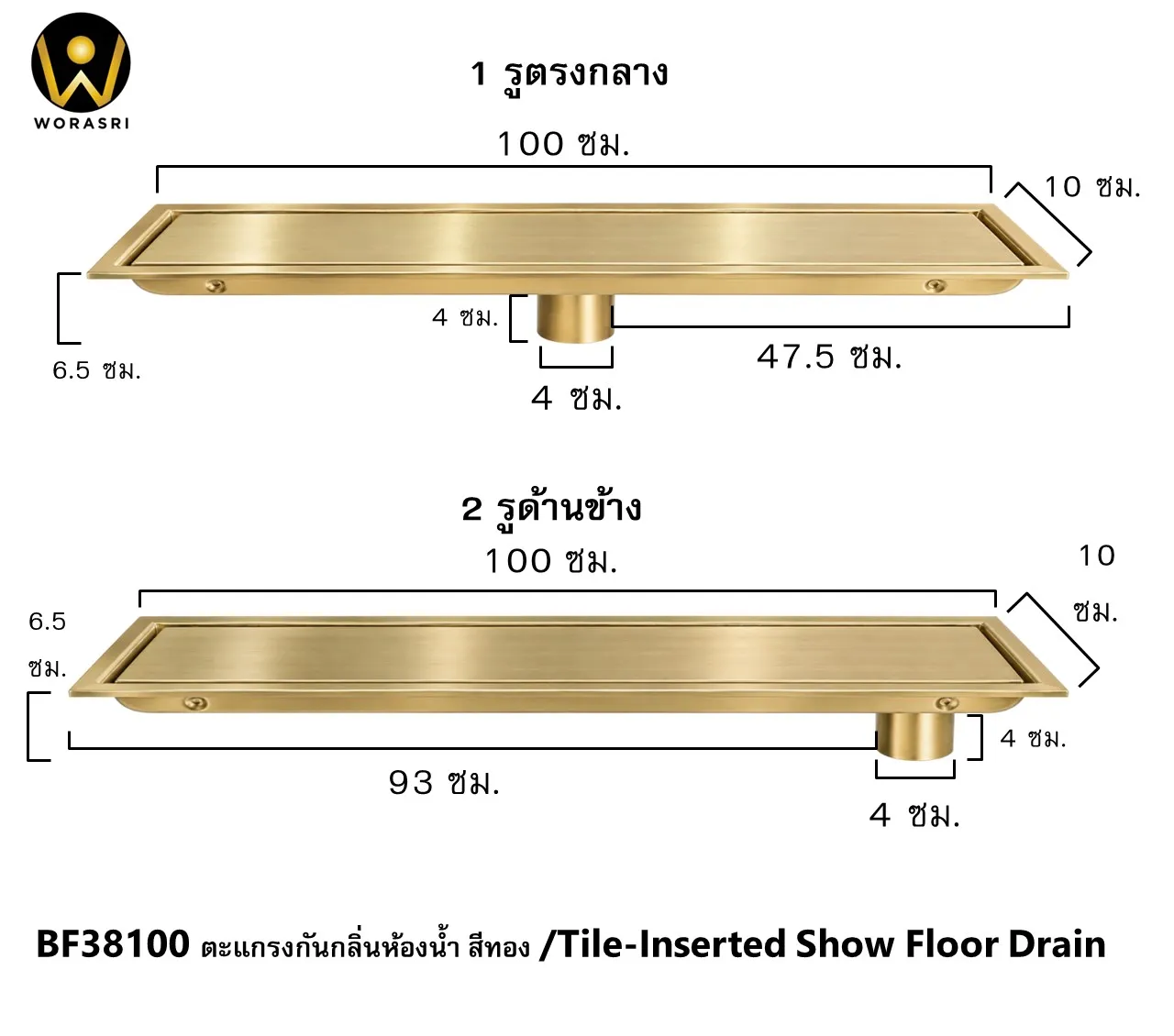

  • รุ่น 100 ซม. (BF38100): กว้าง 10 ซม. x ยาว 100 ซม.
• ตำแหน่งรูระบายน้ำ มีให้เลือก 2 ตำแหน่ง (1. รูตรงกลาง / 2. รูด้านข้าง)
• ความหนา/ความสูงรวม สูง 6.5 ซม.
• ขนาดรูท่อน้ำทิ้ง ขนาดแกนระบายน้ำเส้นผ่านศูนย์กลาง 4 ซม.
• คุณสมบัติพิเศษ กันกลิ่นย้อนกลับ, กันแมลง, ไร้สนิม, ไม่ลอก, ไม่ดำ, จับไม่เป็นรอยนิ้วมือ



รายละเอียดสินค้า ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง รุ่นยาว (BF3840 / BF3870 / BF38100)

1. Linear Design: ดีไซน์เรียบหรูทันสมัย สไตล์ Luxury ตะแกรงทรงยาว สีทองด้าน (Brushed Gold) มาพร้อมระบบกรอง ดักกลิ่น และดักขยะหลายชั้น

• ชั้นบนสุด (ฝาครอบหน้าเต็ม): ผลิตจากสแตนเลส 304 ทั้งชิ้น ผิวด้านเรียบหรู สามารถติดตั้งได้ 2 รูปแบบ
  • โชว์หน้าสแตนเลสสีทอง เพิ่มความหรูหรา และโดดเด่นให้กับพื้นห้องน้ำ
  • ซ่อนฝา (Tile-Insert): พลิกกลับด้านแล้วปูกระเบื้องลายเดียวกับพื้นห้องน้ำ เพื่อความเรียบเนียน กลมกลืน
  • มาพร้อมอุปกรณ์ช่วยดึงฝา (ที่งัดฝาตะแกรง) ทำให้ถอดล้างทำความสะอาดได้สะดวก ไม่เจ็บมือ
• ชั้นที่สอง (ตะแกรงกรองเศษผม) แผ่นดักเศษผมและเศษขยะ ช่วยกรองขยะชิ้นเล็กไม่ให้หลุดลงท่อ ป้องกันปัญหาระบายน้ำอุดตัน พร้อมหูจับให้หยิบเศษขยะออกได้ง่าย
• ชั้นที่สาม (ระบบกันกลิ่นและแมลง) มีแกน/ถ้วยกันกลิ่นที่ช่วยบล็อกกลิ่นอับชื้นย้อนกลับ และป้องกันแมลงสาบหรือสัตว์ตัวเล็กย้อนขึ้นมาตามท่อ
• ชั้นที่สี่ (ฐานตะแกรงสแตนเลส) โครงสร้างสแตนเลส 304 แข็งแรง ทนทาน รับน้ำหนักได้ดี ออกแบบช่องระบายน้ำใต้ตะแกรงให้ระบายน้ำได้สะดวกรวดเร็ว

2. Usage: การใช้งานและคุณสมบัติ

• ตำแหน่งการติดตั้ง เหมาะสำหรับติดตั้งบนพื้นห้องน้ำ โซนเปียก-โซนแห้ง ห้องครัว หรือระเบียงบ้าน
• การป้องกันกลิ่นและแมลง ช่วยป้องกันกลิ่นไม่พึงประสงค์ย้อนกลับจากท่อ และป้องกันแมลงไม่พึงประสงค์ขึ้นมาในห้องน้ำ
• ความทนทาน สแตนเลส 304 ทนทานต่อการกัดกร่อนของกรด-ด่าง เช่น สบู่ แชมพู และน้ำยาล้างจาน
• สีทองผิวด้าน ไม่เป็นรอย เคลือบสีพื้นผิวแบบ Electroplate ช่วยลดการเกิดรอยนิ้วมือและคราบน้ำ

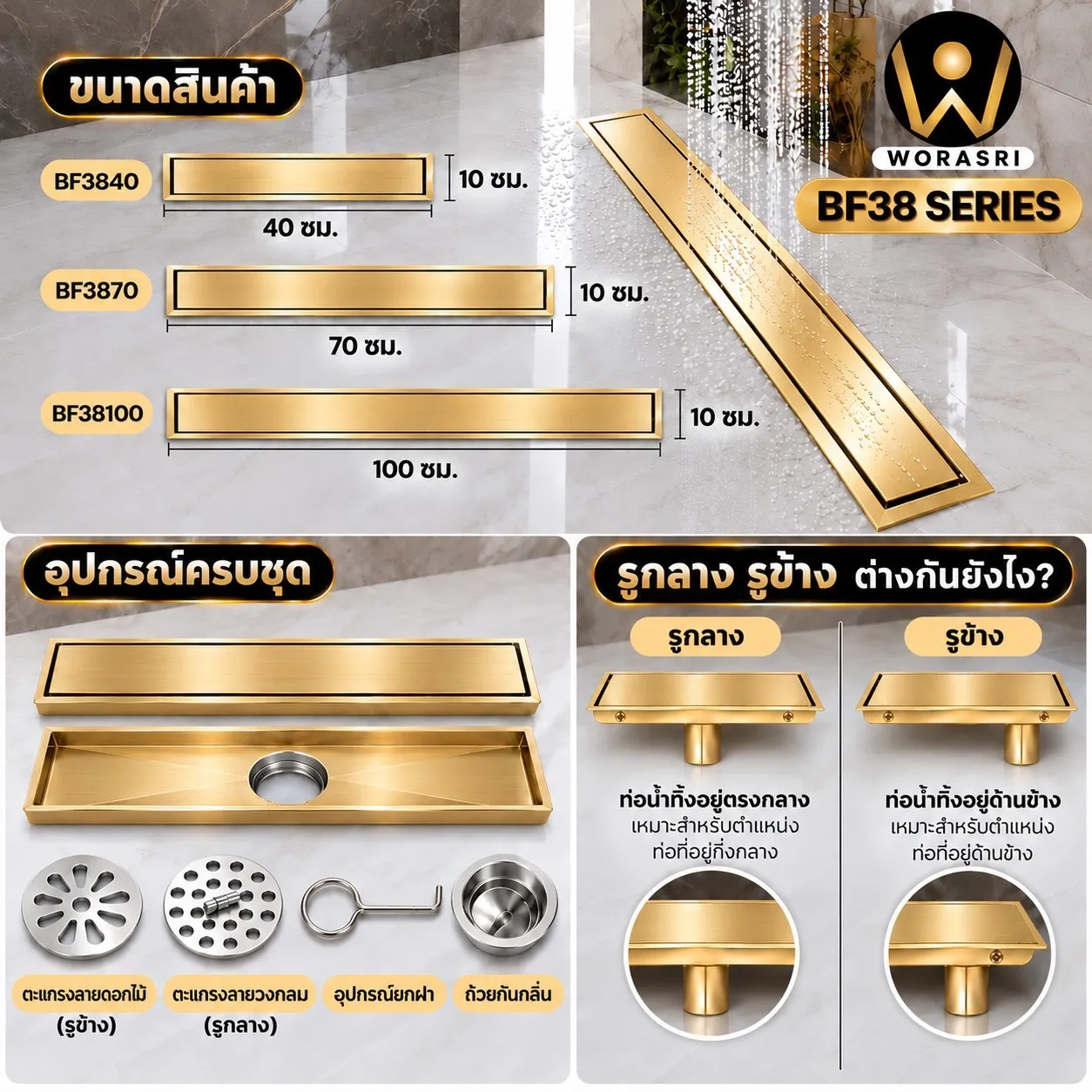

3. ไม่ต้องทำบ่ารางใหม่ เป็นชุดตะแกรงระบายน้ำทรงยาวแบบสำเร็จรูป มีอุปกรณ์ครบ พร้อมนำไปติดตั้งใช้งานได้ทันที อุปกรณ์ในชุดประกอบด้วย

• ฝาปิดตะแกรงระบายน้ำทรงยาวแบบหน้าเต็ม 1 ชิ้น
• แผ่นดักเศษผม เศษขยะ 1 ชิ้น
• ชุดถ้วย/แกนกันกลิ่นและดักแมลง 1 ชิ้น
• ฐานตะแกรงท่อรางระบายน้ำทรงยาว 1 ชิ้น

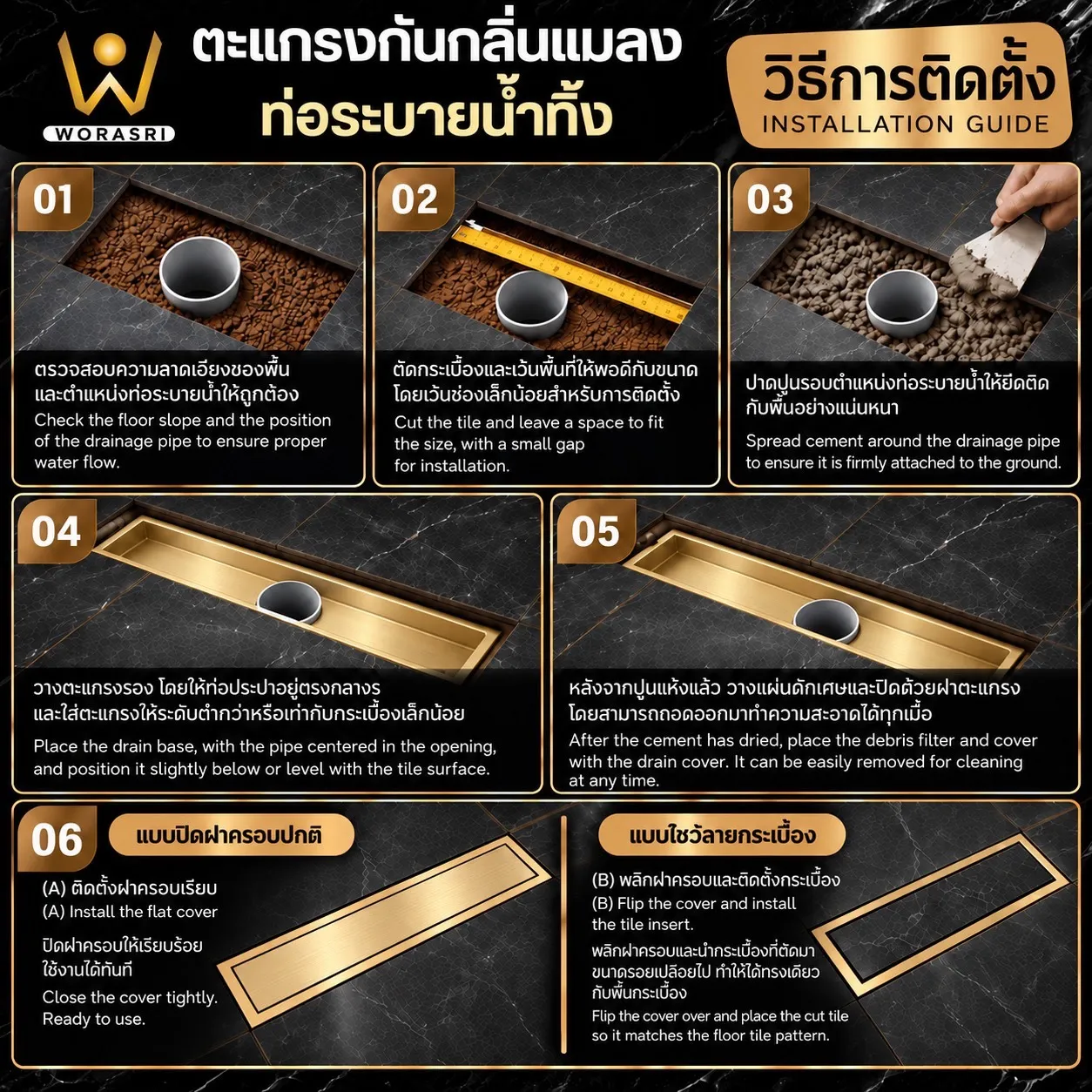

4. Easy Installation: วิธีติดตั้ง

• เตรียมพื้นที่: ตรวจสอบความลาดเอียงของพื้น และระยะตำแหน่งท่อระบายน้ำ (รูตรงกลาง หรือ รูด้านข้าง) ให้ตรงกับขนาดตะแกรง
• ยึดฐาน เทปูนปาดรอบปากท่อระบายน้ำ วางฐานตะแกรงลงให้อยู่ต่ำกว่าระดับหน้ากระเบื้องเล็กน้อย
• ใส่ชุดกันกลิ่นและชุดกรอง เมื่อปูนแห้งแล้ว ใส่ถ้วยกันกลิ่นและวางแผ่นกรองเศษผมลงในช่องระบายน้ำ
• เลือกรูปแบบฝาปิด

1. • แบบโชว์หน้าสแตนเลสสีทอง: ปิดฝากริดสแตนเลสสีทองด้านเข้ากับฐาน
   • แบบปูกระเบื้อง: พลิกฝาอีกด้านขึ้น ตัดกระเบื้องขนาดเล็กกว่ากรอบเล็กน้อย เทปูนใส่ในฝา วางกระเบื้องลงไป แล้วใช้ยาแนวปิดช่องว่างรอบๆ ให้เรียบร้อย

การติดตั้งและใช้งานตะแกรงกันกลิ่นห้องน้ำแบบปูกระเบื้องทับได้ (Tile-Inserted Floor Drain) รุ่น BF3870 สีทอง ทั้ง 2 รูปแบบ มีหลักการทำงานที่เหมือนกันคือเน้นความสวยงามกลมกลืนไปกับพื้นห้องน้ำ แต่จะแตกต่างกันที่ตำแหน่งของท่อน้ำทิ้งหน้างานครับ

1. รูระบายน้ำแบบตรงกลาง (Center Hole)

• ท่อน้ำทิ้งหน้างาน เหมาะสำหรับห้องน้ำที่มีการวางระบบท่อน้ำทิ้งไว้ที่บริเวณกึ่งกลางของพื้นที่ที่จะติดตั้ง
• ระยะการติดตั้ง จุดศูนย์กลางของท่อน้ำทิ้ง (ขนาด 4 ซม.) จะต้องตรงกับระยะ 33 ซม. วัดจากขอบตะแกรง (สำหรับตะแกรงความยาว 70 ซม.)
• การปรับสโลปพื้น มักใช้กับการเทสโลปให้ลาดเอียงลงมาบรรจบที่ตะแกรงตรงกลาง

2. รูระบายน้ำแบบด้านข้าง (Side Hole)

• ท่อน้ำทิ้งหน้างาน รองรับหน้างานที่วางตำแหน่งท่อน้ำทิ้งไว้ชิดมุมผนังด้านใดด้านหนึ่ง
• ระยะการติดตั้ง จุดศูนย์กลางของท่อระบายน้ำ (ขนาด 4 ซม.) จะเยื้องมาด้านข้าง โดยมีระยะห่าง 63 ซม. จากขอบตะแกรงฝั่งตรงข้าม
• การปรับสโลปพื้น เหมาะอย่างยิ่งสำหรับการทำสโลปทางเดียว (1-Way Slope) เทความลาดเอียงของพื้นทั้งหมดไปยังผนังฝั่งที่มีท่อน้ำทิ้ง ช่วยให้การปูกระเบื้องแผ่นใหญ่ทำได้เรียบเนียน ไม่ต้องตัดแบ่งลาย

วิธีการใช้งานและการดูแลรักษา (Tile-Inserted)

• การติดตั้ง ตัดกระเบื้องลายเดียวกับพื้นห้องน้ำให้ได้ขนาดพอดี แล้วนำมาวางลงในถาดของตะแกรง น้ำจะไหลระบายลงผ่านช่องว่างรอบๆ ขอบกระเบื้อง
• การดูแลรักษา สามารถยกถาดใส่กระเบื้องขึ้นเพื่อทำความสะอาดเศษผมที่ตกค้างในราง (ความลึก 6.5 ซม.) และทำความสะอาดอุปกรณ์กันกลิ่น เพื่อรักษาประสิทธิภาพการระบายน้ำให้รวดเร็วอยู่เสมอ



ความแตกต่างของการทำสโลป (1-Way vs 4-Way Slope) สำหรับ ตะแกรงระบายน้ำทิ้ง กันกลิ่นแมลง

การตัดสินใจเลือกตำแหน่งรูระบายน้ำของตะแกรงไม่ได้ขึ้นอยู่กับตำแหน่งท่อเดิมเพียงอย่างเดียว แต่ยังเป็นตัวกำหนด “ทิศทางการปรับระดับความลาดเอียงของพื้น (Slope)”

1. ระบบ 4-Way Slope (สโลป 4 ทิศทาง) สำหรับ “ตะแกรงรูตรงกลาง”

ระบบนี้คือมาตรฐานการทำพื้นห้องน้ำทั่วไปที่ติดตั้งจุดระบายน้ำไว้บริเวณกึ่งกลางพื้นที่อาบน้ำ

• หลักการทำงาน ช่างจะต้องปรับระดับพื้นให้ลาดเอียงลงมาจากผนังทั้ง 4 ด้าน เพื่อบังคับให้น้ำทั้งหมดไหลมารวมกันที่จุดศูนย์กลางซึ่งเป็นตำแหน่งของตะแกรง
• ข้อจำกัดด้านงานปูกระเบื้อง หากต้องการใช้กระเบื้องแผ่นใหญ่ (Large Format Tiles) ช่างจำเป็นต้องตัดกระเบื้องเป็นแนวทแยงมุม (มักเรียกว่าการตัดลายซองจดหมาย) เพื่อให้แผ่นกระเบื้องสามารถหักมุมพับลงตามระนาบความลาดเอียงทั้ง 4 ด้านได้
• ผลลัพธ์ด้านดีไซน์ การตัดกระเบื้องจะทำให้เกิดรอยต่อและเส้นยาแนวเพิ่มขึ้น ลวดลายของหินอ่อนหรือลายไม้จะขาดความต่อเนื่อง ทำให้พื้นผิวดูไม่เรียบเนียนเป็นผืนเดียวกัน
• ความเหมาะสม ตอบโจทย์งานรีโนเวทที่มีการวางท่อน้ำทิ้งไว้กึ่งกลางห้องเรียบร้อยแล้ว และไม่ต้องการทุบรื้อพื้นเพื่อย้ายตำแหน่งท่อ ซึ่งช่วยประหยัดงบประมาณและเวลาในการก่อสร้าง

2. ระบบ 1-Way Slope (สโลปทางเดียว) สำหรับ “ตะแกรงรูด้านข้าง”

ระบบนี้เป็นนวัตกรรมการออกแบบที่นิยมใช้ในโรงแรมหรูและงานสถาปัตยกรรมระดับพรีเมียม โดยจะวางตำแหน่งท่อน้ำทิ้งและตะแกรงระบายน้ำไว้ชิดผนังด้านใดด้านหนึ่ง

• หลักการทำงาน การปรับระดับพื้นทำเพียงทิศทางเดียว คือการเทความลาดเอียงจากฝั่งที่ยืนอาบน้ำให้ลาดลึกลงไปยังผนังฝั่งที่ติดตั้งตะแกรง น้ำจะถูกผลักไปในทิศทางเดียวกันทั้งหมด
• อิสระด้านงานปูกระเบื้อง เป็นการปลดล็อกข้อจำกัดอย่างแท้จริง สามารถใช้กระเบื้องแผ่นใหญ่ปูต่อเนื่องยาวไปจนสุดขอบตะแกรงขนานกับผนังได้เลย โดยไม่จำเป็นต้องตัดแบ่งกระเบื้องเป็นรอยทแยงมุมใดๆ
• ผลลัพธ์ด้านดีไซน์ พื้นห้องน้ำจะดูเป็นระนาบเดียวกันทั้งหมด ลวดลายกระเบื้องเรียงต่อกันอย่างสมบูรณ์แบบ ตอบรับกับสไตล์การตกแต่งแบบ Minimal Luxury ที่เน้นความสะอาดตา เรียบหรู และไร้รอยต่อ
• ความเหมาะสม เหมาะอย่างยิ่งสำหรับบ้านสร้างใหม่ งานโครงการ หรือการรีโนเวทที่สามารถกำหนดตำแหน่งท่อน้ำทิ้งใหม่ให้ชิดมุมผนังได้



คำถามที่พบบ่อยเกี่ยวกับตะแกรงระบายน้ำ

Q1: ควรเลือกใช้ขนาดความยาวเท่าไรดี และต่างกันอย่างไร?

A: ขึ้นอยู่กับขนาดของโซนอาบน้ำหรือพื้นที่ระบายน้ำครับ มีให้เลือก 3 ขนาดความยาว คือ 40 ซม., 70 ซม. และ 100 ซม. โดยสามารถเลือกตำแหน่งรูระบายน้ำแบบตรงกลางหรือด้านข้างให้ตรงกับตำแหน่งท่อเดิมที่ช่างเดินไว้ได้เลยค่ะ

Q2: ระบบกันกลิ่นในรุ่นนี้ทำงานอย่างไร?

A: ใต้ฐานตะแกรงมีชุดแกนกันกลิ่นสแตนเลสย้อนกลับ ซึ่งช่วยกักเก็บน้ำและปิดกั้นไม่ให้กลิ่นเหม็นอับจากท่อระบายน้ำย้อนขึ้นมา พร้อมทั้งป้องกันแมลงสาบ ตะขาบ และสัตว์ตัวเล็กขึ้นมาในห้องน้ำได้อย่างมีประสิทธิภาพค่ะ

Q3: สแตนเลส 304 สีทอง Electroplate จะโดนน้ำยาล้างห้องน้ำแล้วดำหรือลอกไหม?

A: โครงสร้างหลักเป็น SUS 304 แท้ 100% จึงไม่เป็นสนิมแน่นอนค่ะ ส่วนชั้นสีผ่านการชุบ Electroplating แบบแน่นหนา อย่างไรก็ตาม แนะนำให้หลีกเลี่ยงการเทน้ำยาล้างห้องน้ำที่มีกรดไฮโดรคลอริกเข้มข้นลงบนตัวตะแกรงโดยตรง และควรล้างด้วยน้ำสะอาดหลังล้างพื้นเพื่อถนอมความสวยงามยาวนานค่ะ

Q4: วิธีถอดทำความสะอาดแผ่นดักเศษผมทำอย่างไร?

A: สามารถใช้อุปกรณ์งัดฝาตะแกรงที่แถมมาในชุด งัดขึ้นมาจากช่องขอบได้อย่างสะดวกโดยไม่เจ็บมือ จากนั้นยกแผ่นกันเศษผมสแตนเลสออกไปล้างคราบเส้นผมและสิ่งสกปรกออก แล้ววางกลับเข้าที่เดิมได้ทันทีค่ะ



Linear Anti-Odor and Insect-Proof Floor Drain ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง

SUS 304 Stainless Steel | BF38 Series (Tile-Insert Linear Floor Drain)

Elevate your bathroom to a sophisticated Modern Luxury standard with the WoraSri Linear Anti-Odor and Insect-Proof Floor Drain. Crafted from premium SUS 304 stainless steel in a refined brushed gold finish, its seamless tile-insert design blends perfectly into your tile floor while offering complete protection against foul sewer odors and unwanted pests.

Available in 3 Length Sizes:

• 40 cm Length (Model BF3840): Width 10 cm x Length 40 cm (Outlet diameter: 4 cm)
• 70 cm Length (Model BF3870): Width 10 cm x Length 70 cm (Outlet diameter: 4 cm)
• 100 cm Length (Model BF38100): Width 10 cm x Length 100 cm (Outlet diameter: 4 cm)

(All sizes feature configurable outlet location options in both Center Outlet and Side Outlet to seamlessly align with your existing pipe layout).

Key Features (Model BF3840 / BF3870 / BF38100) ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง

1. 2-in-1 Dual Installation Design:
   • Show Brushed Gold Cover: Displays the smooth electroplated brushed gold stainless steel cover to add a prominent, luxurious accent to your bathroom or balcony floor.
   • Tile-Insert Mode: Simply flip the cover over to insert a cut matching floor tile, creating a seamless, invisible drain look across the entire room.
2. Function Design & Rapid Drainage:
   • Engineered for fast water discharge, combining architectural and engineering excellence with an elongated shape that expands water intake capacity.
   • Flexible plumbing compatibility with configurable Center Outlet and Side Outlet position options to match structural layouts.
3. Odor & Insect Protection System:
   • Equipped with an internal anti-odor backflow trap cup that effectively blocks unpleasant sewer gas smells and prevents cockroaches, centipedes, and small pests from crawling up through the drain.
4. 100% Premium SUS 304 Stainless Steel:
   • Heavy-duty, durable, and 100% rustproof. Highly resistant to corrosion from household soaps and shampoos, featuring a satin electroplated finish that resists fingerprint marks.
5. User-Friendly Maintenance:
   • Designed with user comfort in mind. Includes a specialized lifting key and side grooves that allow you to easily raise the cover for quick hair-strainer cleaning without using your fingernails or hurting your hands.

Product Specifications

• Product Code / Model: WoraSri BF3840 / BF3870 / BF38100 (Tile-Insert Linear Floor Drain)
• Primary Material: 100% Genuine SUS 304 Stainless Steel
• Color & Finish: Brushed Gold / Satin Electroplate Finish
• Dimensions (Width x Length):
  • 40 cm Model (BF3840): W 10 cm x L 40 cm
  • 70 cm Model (BF3870): W 10 cm x L 70 cm
  • 100 cm Model (BF38100): W 10 cm x L 100 cm
• Outlet Location Options: Center Outlet / Side Outlet
• Total Height: 6.5 cm
• Drain Outlet Diameter: 4 cm
• Key Attributes: Anti-Odor, Insect-Proof, Rustproof, Anti-Peeling, Anti-Blackening, Fingerprint-Resistant

Product Details

1. Linear Design & Multi-Layer System:
   • Top Layer (Reversible Cover): Solid SUS 304 stainless steel in satin gold. Can be installed showing the gold cover or flipped for tile-insert installation. Comes with a lifting key for easy removal.
   • Second Layer (Hair Strainer Screen): Stainless filter screen catches hair and small debris to prevent pipe blockages, equipped with a handle for easy cleaning.
   • Third Layer (Anti-Odor & Pest Core): Internal cup/core trap that seals out unpleasant sewer backflow odors and blocks unwanted pests.
   • Fourth Layer (Stainless Base Channel): Sturdy SUS 304 channel base designed to support high load capacity and promote smooth, rapid drainage.
2. Usage & Applications:
   • Installation Area: Suitable for wet/dry shower areas, bathrooms, kitchens, or balconies.
   • Protection: Complete defense against backflow odors and insects.
   • Durability: Resistant to daily bathroom chemicals (soaps, shampoos, detergents).
   • Satin Finish: Electroplated surface reduces water spots and fingerprint marks.
3. Complete Ready-to-Install Kit:
   • Includes everything needed for immediate setup without creating new channel ledges.
   • Included in Box: 1x Reversible Linear Cover, 1x Hair Strainer Screen, 1x Anti-Odor Trap Cup/Core, 1x Stainless Steel Linear Base Channel.
4. Easy Installation Guide:

1. 1. Prepare Area: Check floor slope and align the drain position (Center or Side Outlet) with the existing pipe.
   2. Secure Base: Apply cement around the pipe opening and set the drain base slightly below the finished tile surface level.
   3. Insert Core & Strainer: Once the cement has set, insert the anti-odor cup and place the hair strainer screen inside.
   4. Select Cover Mode:
      • Option A (Brushed Gold): Place the stainless steel cover into the channel.
      • Option B (Tile-Insert): Flip the cover, cut a matching tile to fit the tray, set it with mortar, and apply grout around the edges.

Guide to Tile-Inserted Floor Drain (Model BF3870) & Installation Styles ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง

Both installation modes (Gold Cover and Tile-Insert) share the same underlying principle of achieving a seamless aesthetic, but they differ based on the job site’s pipe placement:

1. Center Hole Outlet:
   • Job Site Plumbing: Ideal for bathrooms where the drainage pipe is positioned in the middle of the installation area.
   • Installation Measurement: The center point of the 4 cm drain pipe must align 33 cm away from the drain edge (for the 70 cm model).
   • Slope Grading: Typically involves a 4-way slope converging at the center drain.
2. Side Hole Outlet:
   • Job Site Plumbing: Accommodates layouts where the drainage pipe is positioned close to a side wall.
   • Installation Measurement: The center point of the 4 cm drain pipe is offset to the side, maintaining a 63 cm distance from the opposite edge.
   • Slope Grading: Highly suitable for a 1-Way Slope, directing all floor gradient toward the wall where the drain is installed, allowing large-format tiles to be laid smoothly without extra cutting.

Tile-Inserted Usage & Maintenance

• Usage: Cut matching floor tiles to fit precisely into the drain tray. Water drains smoothly through the perimeter gaps around the tile edges.
• Maintenance: Simply lift the tile tray to clean accumulated hair inside the channel (6.5 cm depth) and maintain the anti-odor device to ensure consistently fast drainage.

Comparison of Slope Systems (1-Way vs. 4-Way Slope for Linear Drains) ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง

Choosing an outlet location is not only about matching existing plumbing but also determines the direction of the floor slope:

1. 4-Way Slope System (for Center Hole Drains):
   • This is standard for typical bathrooms with a centralized drain in the shower area.
   • Mechanism: Installers must slope the floor down from all 4 surrounding walls toward the center drain.
   • Tile Constraints: Large-format tiles require diagonal cutting (envelope cuts) to fold along the 4-way planes.
   • Design Result: Creates extra grout lines and seams, reducing continuity in marble or wood-grain tile patterns.
   • Suitability: Best for renovation projects where centralized plumbing is fixed and moving pipes is undesirable to save time and budget.
2. 1-Way Slope System (for Side Hole Drains):
   • An innovative design favored in luxury hotels and premium architecture, placing the drain and pipe close to a side wall.
   • Mechanism: Floor grading is done in a single direction—sloping from the standing area down to the wall drain. Water is pushed uniformly in one direction.
   • Tile Freedom: Eliminates restrictions, allowing uninterrupted large-format tiles to run continuously right up to the drain edge along the wall without diagonal cuts.
   • Design Result: Delivers a uniform plane surface with flawless pattern continuity, perfect for Minimal Luxury styles emphasizing clean, seamless aesthetics.
   • Suitability: Ideal for new builds, real estate developments, or renovations where plumbing can be repositioned close to the wall.

Frequently Asked Questions (FAQ) ตะแกรงระบายน้ำทิ้งกันกลิ่นแมลง

Q1: Which length and outlet location should I choose?A: Selection depends on your shower area dimensions and plumbing layout. We offer 40 cm, 70 cm, and 100 cm lengths. Choose between Center Outlet or Side Outlet to align with your existing floor pipe position.

Q2: How does the anti-odor mechanism work?A: Beneath the drain base, an internal stainless steel trap cup/core holds a water seal to block foul sewer gas backflow and prevent crawling insects from entering your bathroom.

Q3: Will the brushed gold electroplated finish peel, turn black, or rust when exposed to bathroom cleaners?A: The primary structure is 100% genuine SUS 304 stainless steel, making it completely rustproof. The gold color is applied using durable electroplating technology. However, we recommend avoiding harsh acid cleaners (such as concentrated hydrochloric acid) applied directly to the surface, and rinsing with clean water after floor washing to preserve its pristine look long term.

Q4: How do I clean the hair strainer screen inside?A: Simply use the provided lifting tool to hook and lift the cover off the channel safely. Remove the stainless hair strainer screen, rinse away trapped hair and debris, and place it back into position.
