ตะแกรงระบายน้ำกันกลิ่นแมลง Floor Drain BF37 SERIES

คำอธิบาย

ตะแกรงระบายน้ำกันกลิ่นแมลง เคยไหม? ต้องหงุดหงิดกับปัญหากลิ่นเหม็นย้อนขึ้นมาจากท่อน้ำทิ้ง หรือพบเจอแมลงไต่ขึ้นมาจากรูระบายน้ำในห้องน้ำ แบรนด์ WoraSri (วรศรี) ขอแนะนำ BF37 Series ตะแกรงกันกลิ่นกันแมลงท่อน้ำทิ้ง (Tile-Insert Shower Floor Drain) ที่ไม่เพียงแต่แก้ปัญหาเรื่องกลิ่นและแมลงได้อย่างเด็ดขาด แต่ยังเปลี่ยนพื้นที่ห้องน้ำธรรมดาให้กลายเป็นสเปซระดับ Modern Luxury ด้วยดีไซน์หรูหราทรงยาวในโทนสีทองผิวด้าน

ตอบโจทย์ทุกพื้นที่ด้วย 3 ขนาดมาตรฐาน

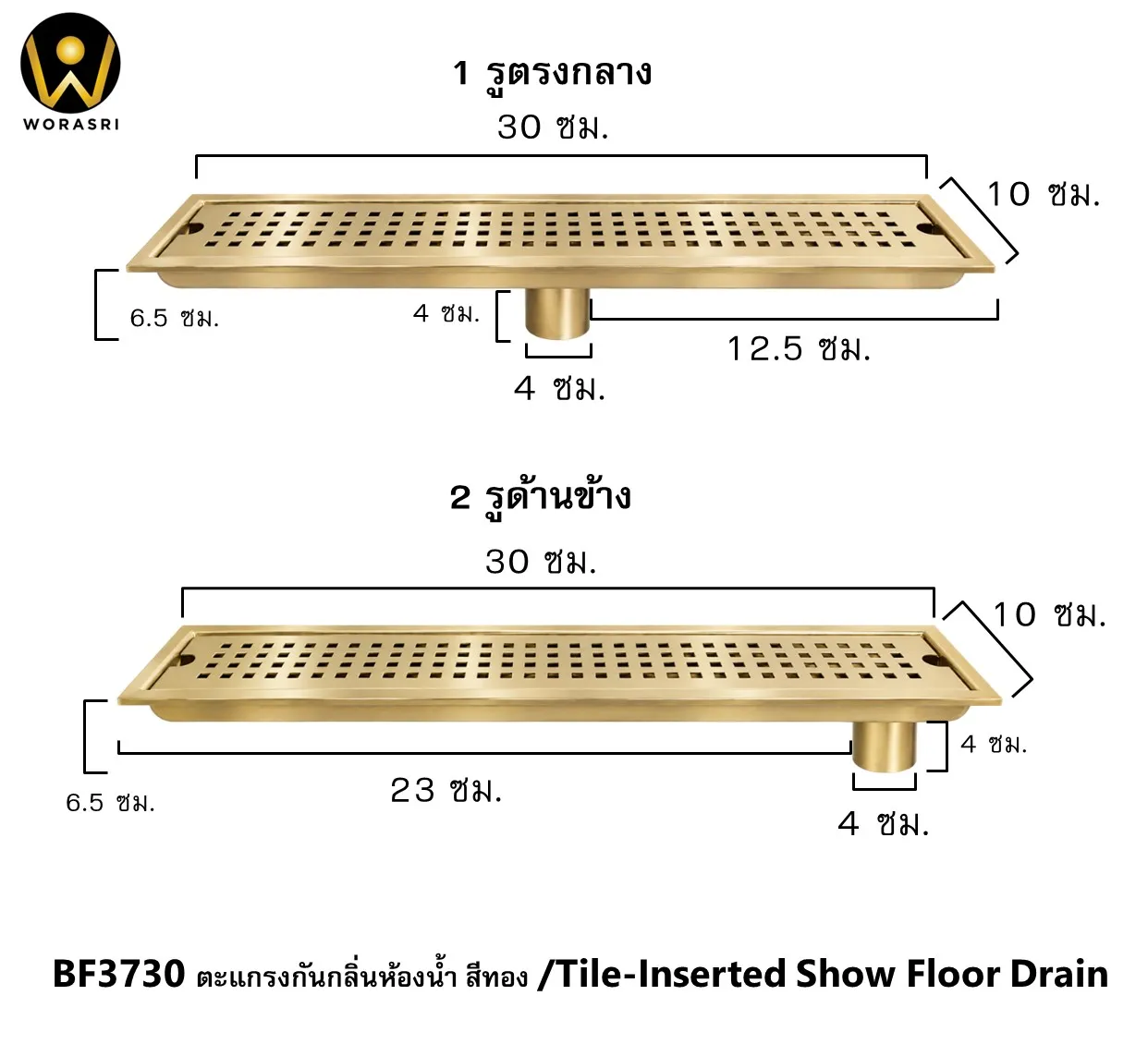

1. รุ่น BF3730 ขนาด 30 ซม. กว้าง 10 ซม. x ยาว 30 ซม. (แกนระบายน้ำขนาด 4 ซม.) เหมาะสำหรับห้องน้ำขนาดเล็กถึงขนาดกลาง หรือโซนอาบน้ำทั่วไป

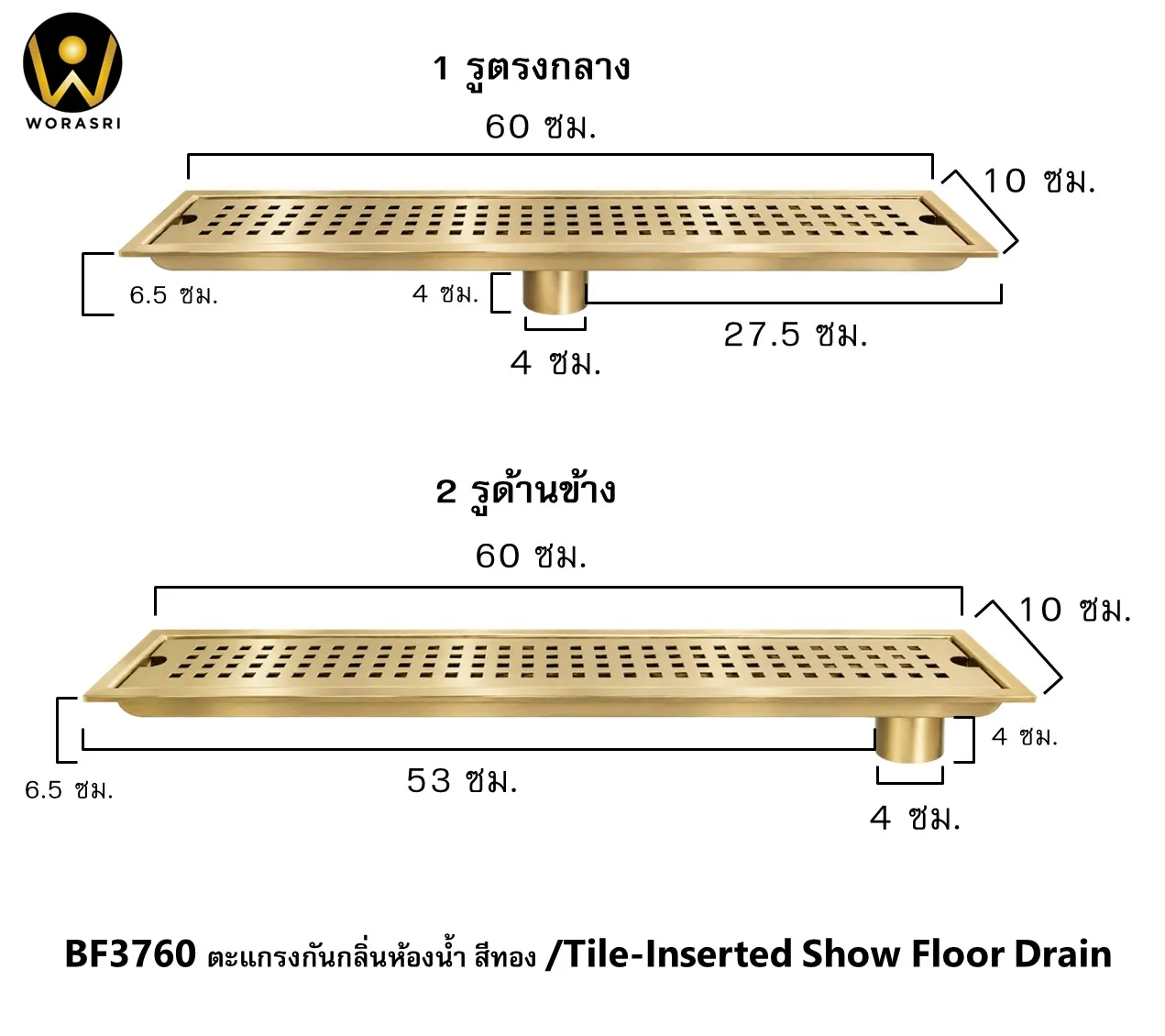

2. รุ่น BF3760 ขนาด 60 ซม. กว้าง 10 ซม. x ยาว 60 ซม. (แกนระบายน้ำขนาด 4 ซม.) เหมาะสำหรับโซน Dry & Wet ขนาดกลางที่ต้องการการระบายน้ำที่ไวยิ่งขึ้น

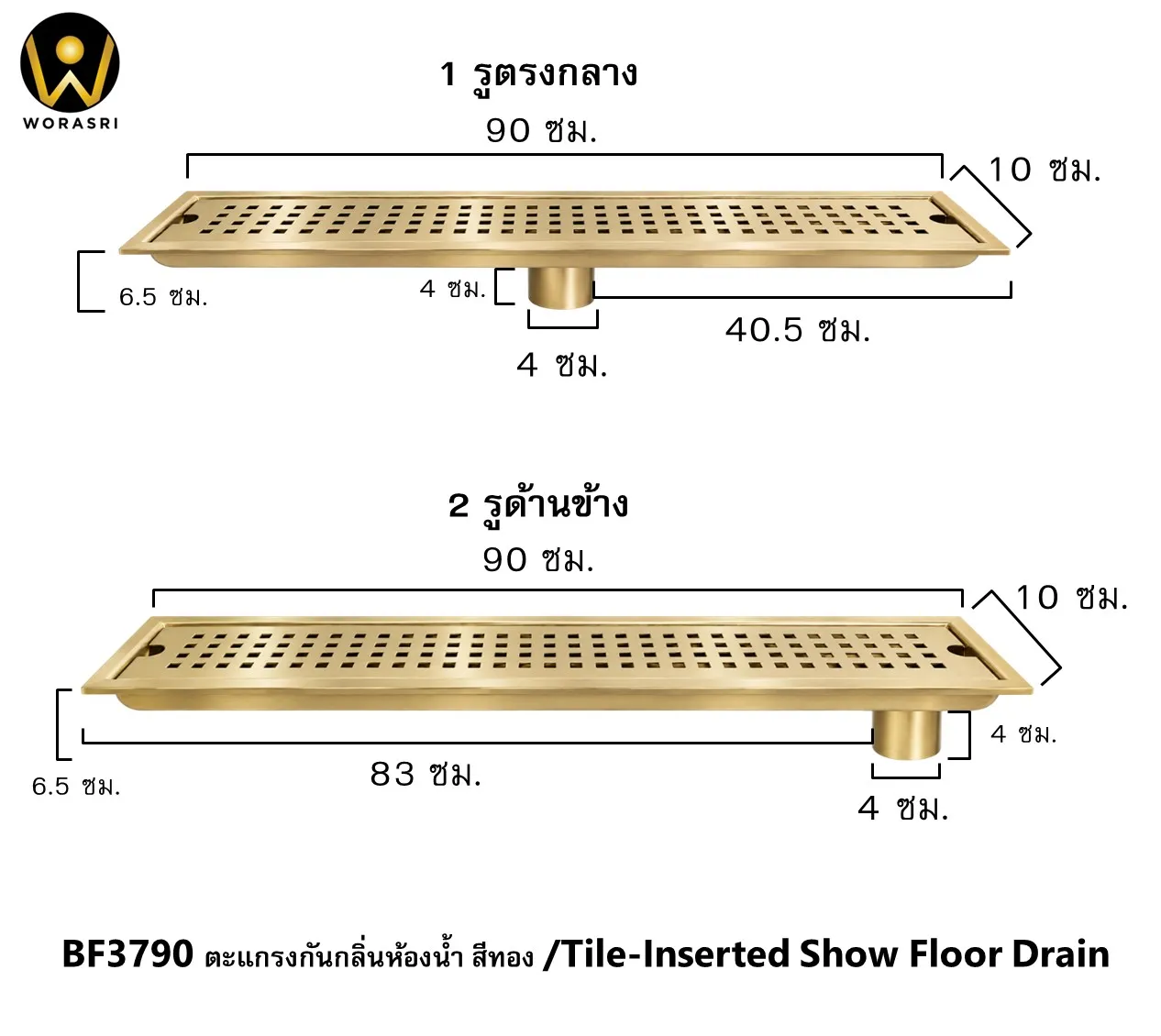

3. รุ่น BF3790 ขนาด 90 ซม. กว้าง 10 ซม. x ยาว 90 ซม. (แกนระบายน้ำขนาด 4 ซม.)  เหมาะสำหรับห้องน้ำขนาดใหญ่ โรงแรม หรือพูลวิลล่าสไตล์ Modern Luxury ที่ต้องการความยาวพิเศษ

(ทุกขนาดมีตัวเลือกตำแหน่งรูระบายน้ำทั้งแบบ รูตรงกลาง และ รูด้านข้าง เพื่อให้ตรงกับตำแหน่งท่อเดิม)

คุณสมบัติเด่น ตะแกรงระบายน้ำกันกลิ่นแมลง รุ่นยาว (BF3730 / BF3760 / BF3790)

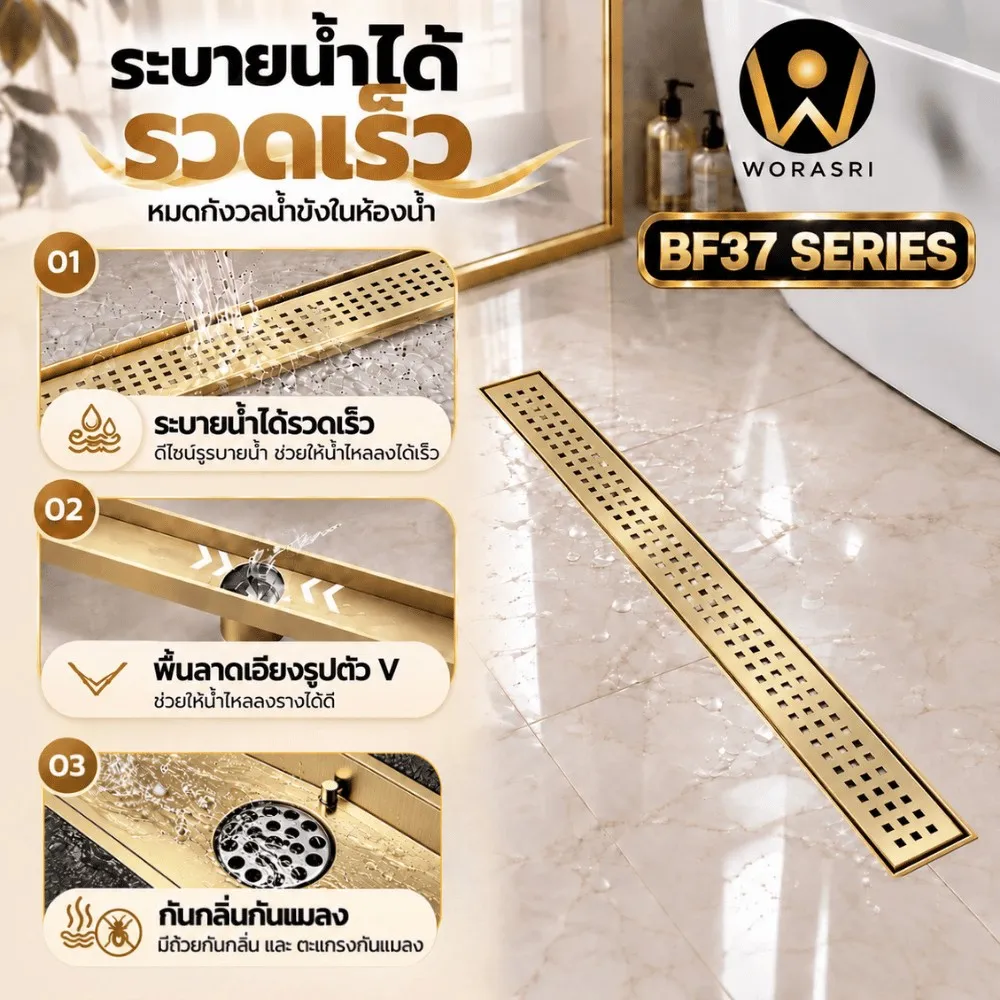

1. V-Shape Drainage System นวัตกรรมพื้นลาดเอียงรูปตัว V

   • ระบายน้ำเร็วทันใจ ด้วยการออกแบบพื้นรางด้านในให้มีความลาดเอียงเป็นรูปตัว V ช่วยเร่งการไหลของน้ำให้ลงสู่ช่องระบายน้ำได้รวดเร็วยิ่งขึ้น

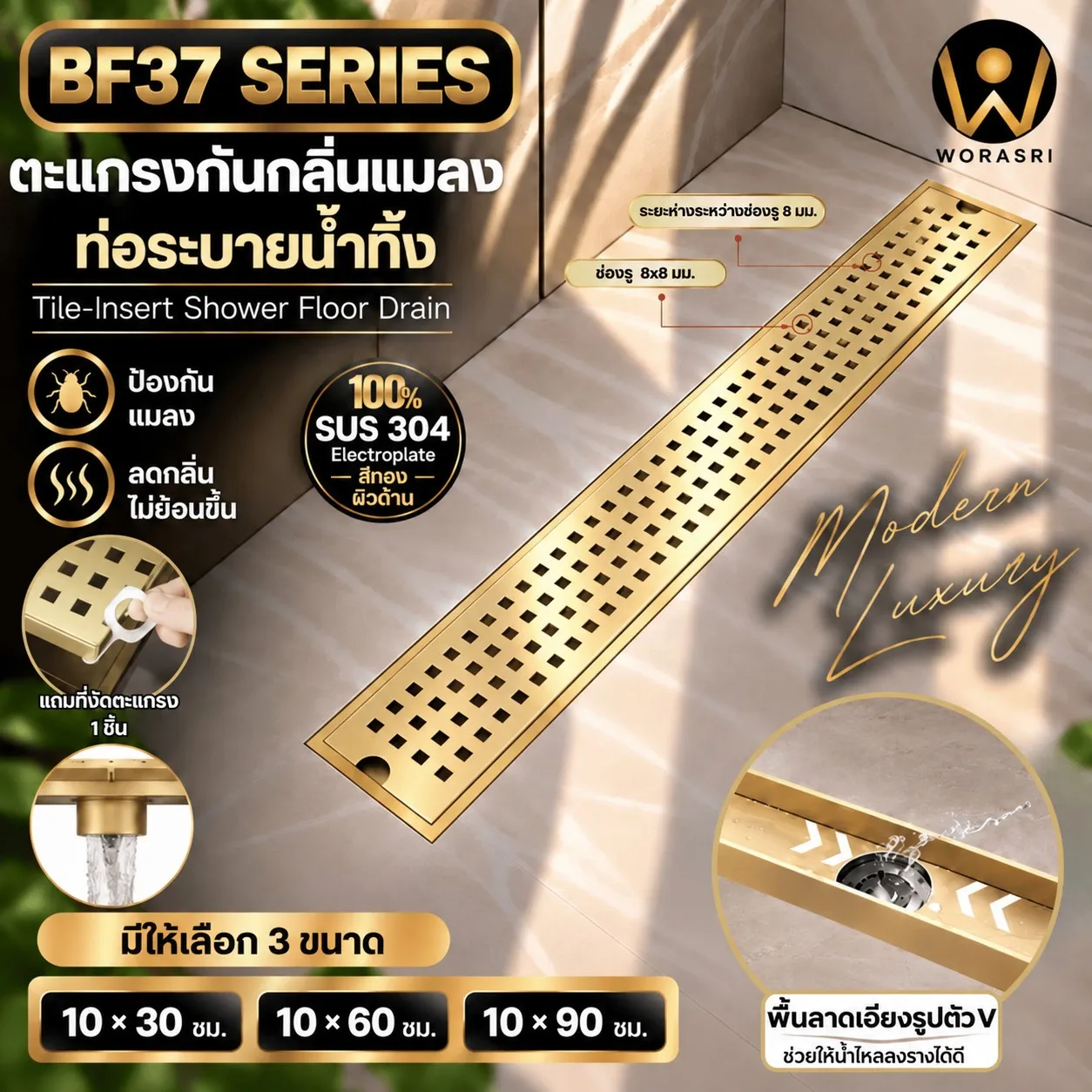

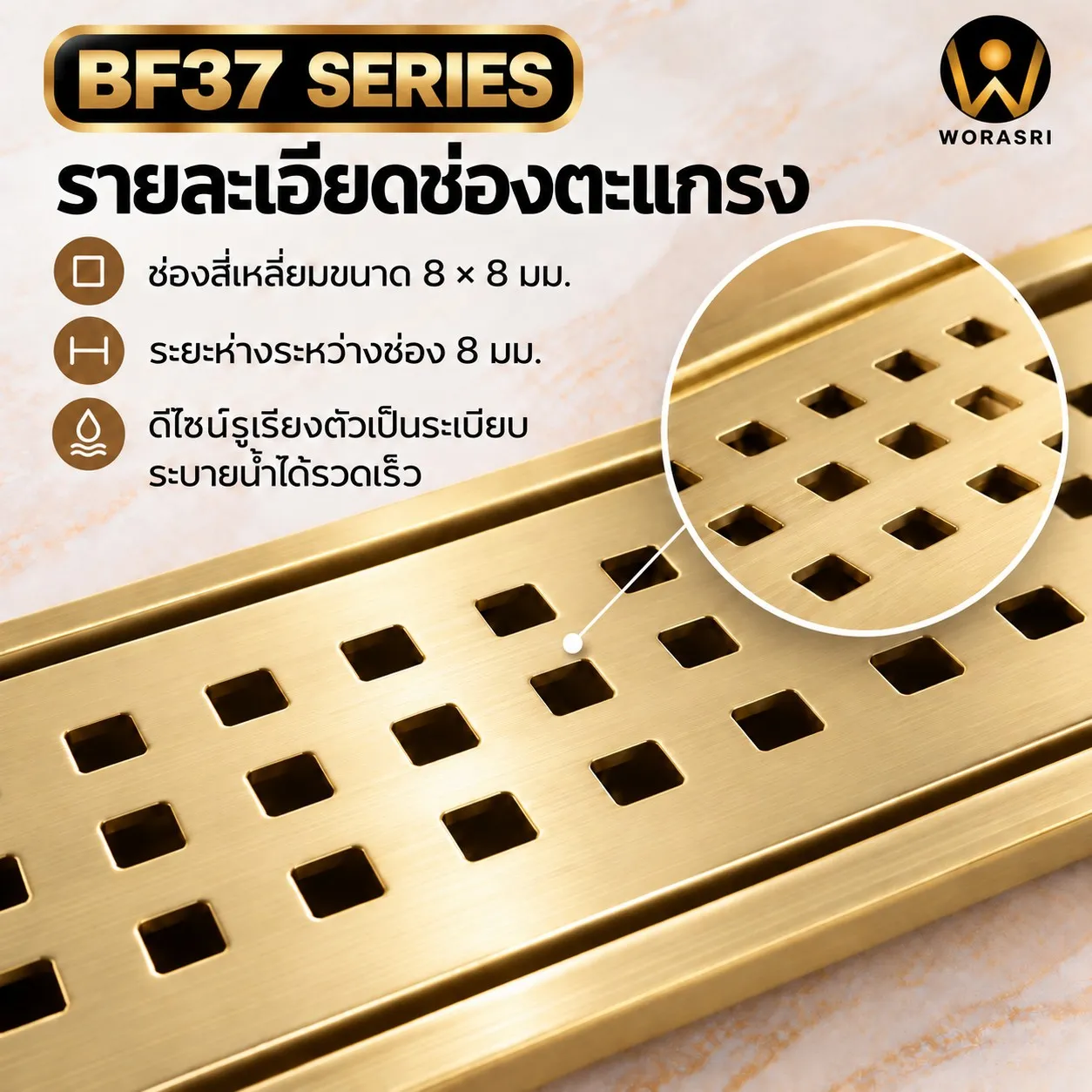

   • ฝาปิดด้านบนออกแบบเป็นช่องตารางสี่เหลี่ยม (ขนาดรู 8 x 8 มม. และระยะห่าง 8 มม.) ช่วยให้น้ำไหลลงสู่ท่อได้อย่างรวดเร็ว  ป้องกันปัญหาน้ำขังบนพื้นห้องน้ำ
   • เลือกตำแหน่งรูระบายน้ำได้ตามโครงสร้าง ทั้งแบบ รูตรงกลาง และ รูด้านข้าง

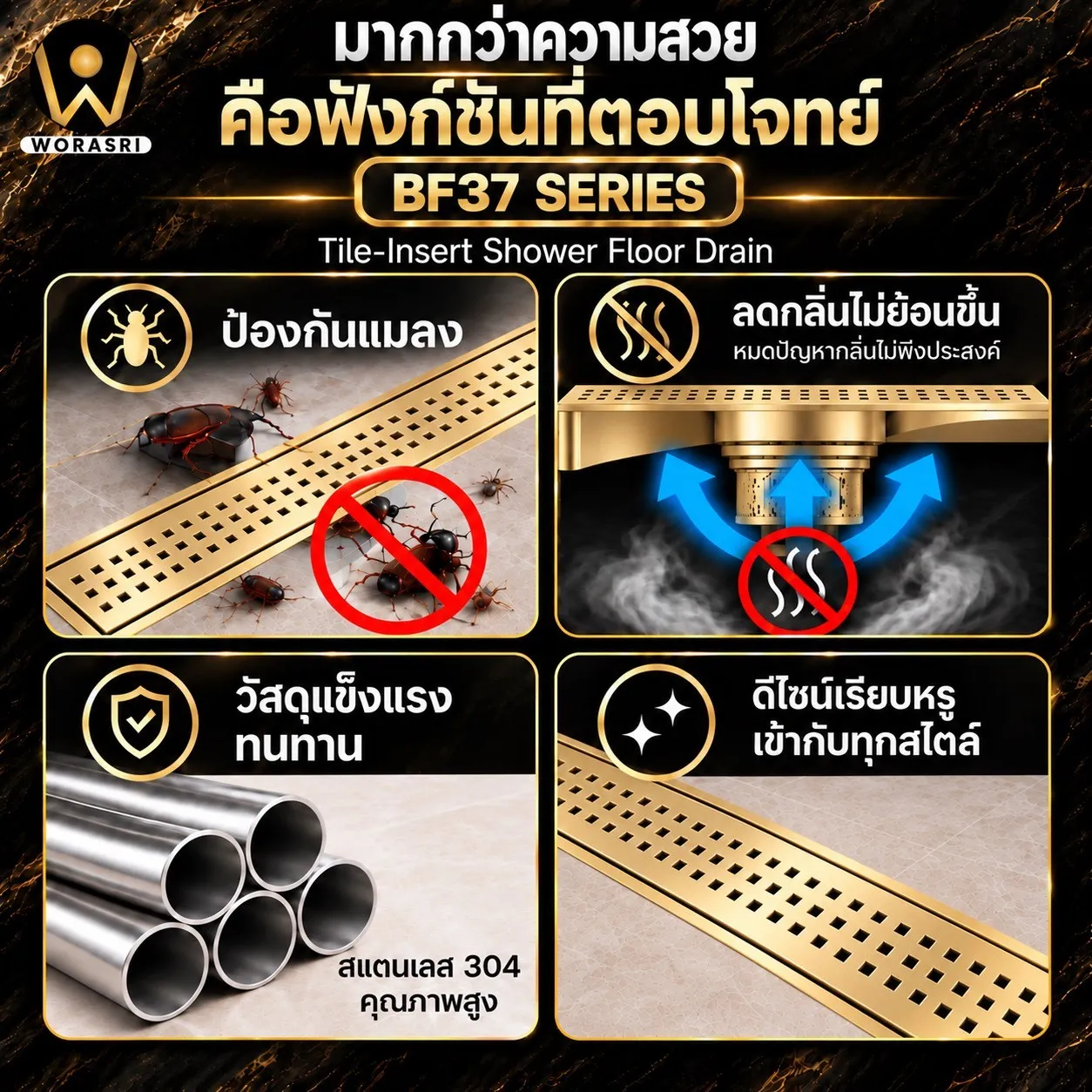

2. Odor & Pest Protection: ระบบป้องกันกลิ่นอับและแมลงย้อนกลับ
   • โครงสร้างภายในถูกออกแบบมาให้ป้องปัญหากลิ่นเหม็นอับย้อนกลับขึ้นมาจากท่อน้ำทิ้งได้อย่างมีประสิทธิภาพ พร้อมทั้งป้องกันไม่ให้แมลงสัตว์เลื้อยคลานขึ้นมาจากท่อระบายน้ำ ช่วยให้ห้องน้ำของคุณสะอาด ปลอดภัย และมีอนามัยที่ดีตลอดเวลา
3. Stainless SUS 304: วัสดุสแตนเลส SUS 304 แท้ 100%
   • ผลิตจากสแตนเลส 304 (SUS 304) เกรดพรีเมียมทั้งชิ้น ทนทานต่อการเกิดสนิมและการกัดกร่อนของสารเคมี ผ่านกระบวนการชุบเคลือบสีผิวแบบ PVD Electroplate ให้สีทองผิวด้านที่แน่น สวยงาม ไม่หลุดลอกง่าย เพิ่มมิติความเรียบหรูให้กับโซนอาบน้ำได้อย่างลงตัว
4. User-centric design: ดีไซน์ใส่ใจผู้ใช้งาน
   • ไม่เจ็บมือเวลาถอดล้าง มาพร้อมช่องร่องและอุปกรณ์งัดฝาตะแกรงโดยเฉพาะ ช่วยให้ยกฝาเปิดทำความสะอาดแผ่นดักเศษผมภายในได้สะดวกยิ่งขึ้น โดยไม่ต้องใช้เล็บงัดให้เจ็บมือ

ข้อมูลจำเพาะสินค้า (Product Specifications)

หัวข้อรายละเอียด	ข้อมูลจำเพาะสินค้า (Specifications)
รหัสสินค้า / รุ่น	WoraSri BF37 Series (Square Hole Linear Shower Floor Drain)
วัสดุหลัก	สแตนเลส 304 แท้ 100% (SUS 304 Stainless Steel)
สีและผิวสัมผัส	สีทองผิวด้าน (Brushed Gold / Electroplate Finish)
ขนาดกว้าง x ยาว (หน้าแปลน)	• รุ่น 30 ซม. (BF3730): กว้าง 10 ซม. x ยาว 30 ซม. • รุ่น 60 ซม. (BF3760): กว้าง 10 ซม. x ยาว 60 ซม. • รุ่น 90 ซม. (BF3790): กว้าง 10 ซม. x ยาว 90 ซม.
ตำแหน่งรูระบายน้ำ	มีให้เลือก 2 ตำแหน่ง (1. รูตรงกลาง / 2. รูด้านข้าง)
ความหนา/ความสูงรวม	สูง 6.5 ซม.
ขนาดรูท่อน้ำทิ้ง	รองรับรูท่อขนาดเส้นผ่านศูนย์กลาง 4 ซม. (ใช้กับท่อ PVC ขนาด 1.5 – 3 นิ้ว)
คุณสมบัติพิเศษ	กันกลิ่นย้อนกลับ, กันแมลง, ไร้สนิม, ไม่ลอก, ไม่ดำ, จับไม่เป็นรอยนิ้วมือ



รายละเอียดสินค้า ตะแกรงระบายน้ำกันกลิ่นแมลง รุ่นยาว (BF3730 / BF3760 / BF3790)

1. Square Hole Linear Design: ดีไซน์เรียบหรูทันสมัย สไตล์ Luxury
   • ฝาปิดตะแกรงระบายน้ำแบบช่องตารางสี่เหลี่ยม ผลิตจากสแตนเลส 304 ทั้งชิ้น ผิวด้านเรียบหรู ดีไซน์ช่องรูขนาด 8 x 8 มม. และระยะห่าง 8 มม. ช่วยให้น้ำไหลลงท่อได้อย่างรวดเร็ว
   • ฐานตะแกรงสแตนเลส โครงสร้างสแตนเลส 304 แข็งแรง ทนทาน รับน้ำหนักได้ดี ออกแบบช่องระบายน้ำใต้ตะแกรงให้ระบายน้ำได้สะดวกรวดเร็ว
2. Usage: การใช้งานและคุณสมบัติ
   • ตะแกรงกรองเศษผม แผ่นดักเศษผมและเศษขยะ ช่วยกรองขยะชิ้นเล็กไม่ให้หลุดลงท่อ ป้องกันปัญหาระบายน้ำอุดตัน พร้อมหูจับให้หยิบเศษขยะออกได้ง่าย
   • ระบบดักกลิ่นย้อนกลับและกันแมลง มีแกน/ถ้วยดักกลิ่นสแตนเลสที่ช่วยกักเก็บน้ำ บล็อกกลิ่นอับชื้นย้อนกลับ และป้องกันแมลงสาบหรือสัตว์ตัวเล็กย้อนขึ้นมาตามท่อ
   • ความทนทาน สแตนเลส 304 ทนทานต่อการกัดกร่อนของกรด-ด่าง เช่น สบู่ แชมพู และน้ำยาล้างจาน
   • สีทองผิวด้าน ผิวด้านไม่เป็นรอย เคลือบสีพื้นผิวแบบ Electroplate ช่วยลดการเกิดรอยนิ้วมือและคราบน้ำ
3. ไม่ต้องทำบ่ารางใหม่ เป็นชุดตะแกรงระบายน้ำทรงยาวแบบสำเร็จรูป มีอุปกรณ์ครบ พร้อมนำไปติดตั้งใช้งานได้ทันที อุปกรณ์ในชุดประกอบด้วย:

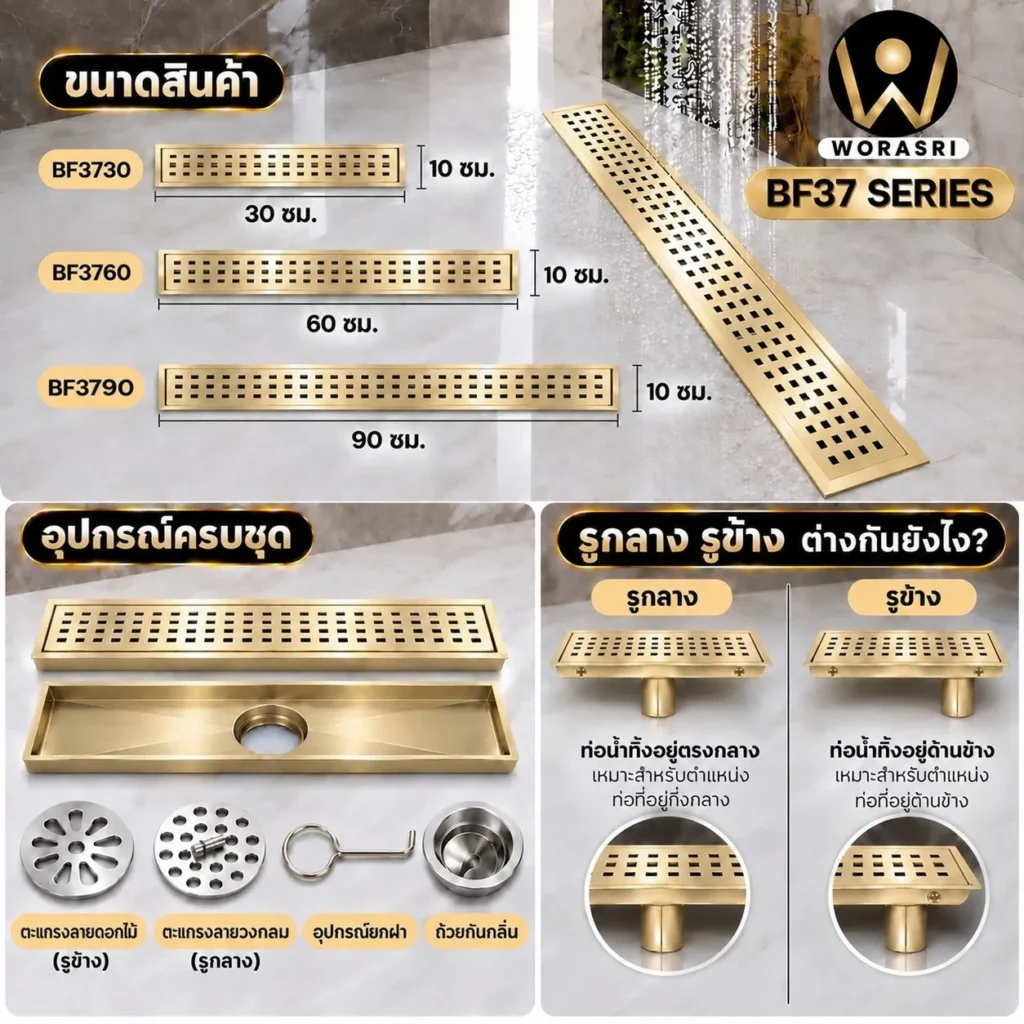

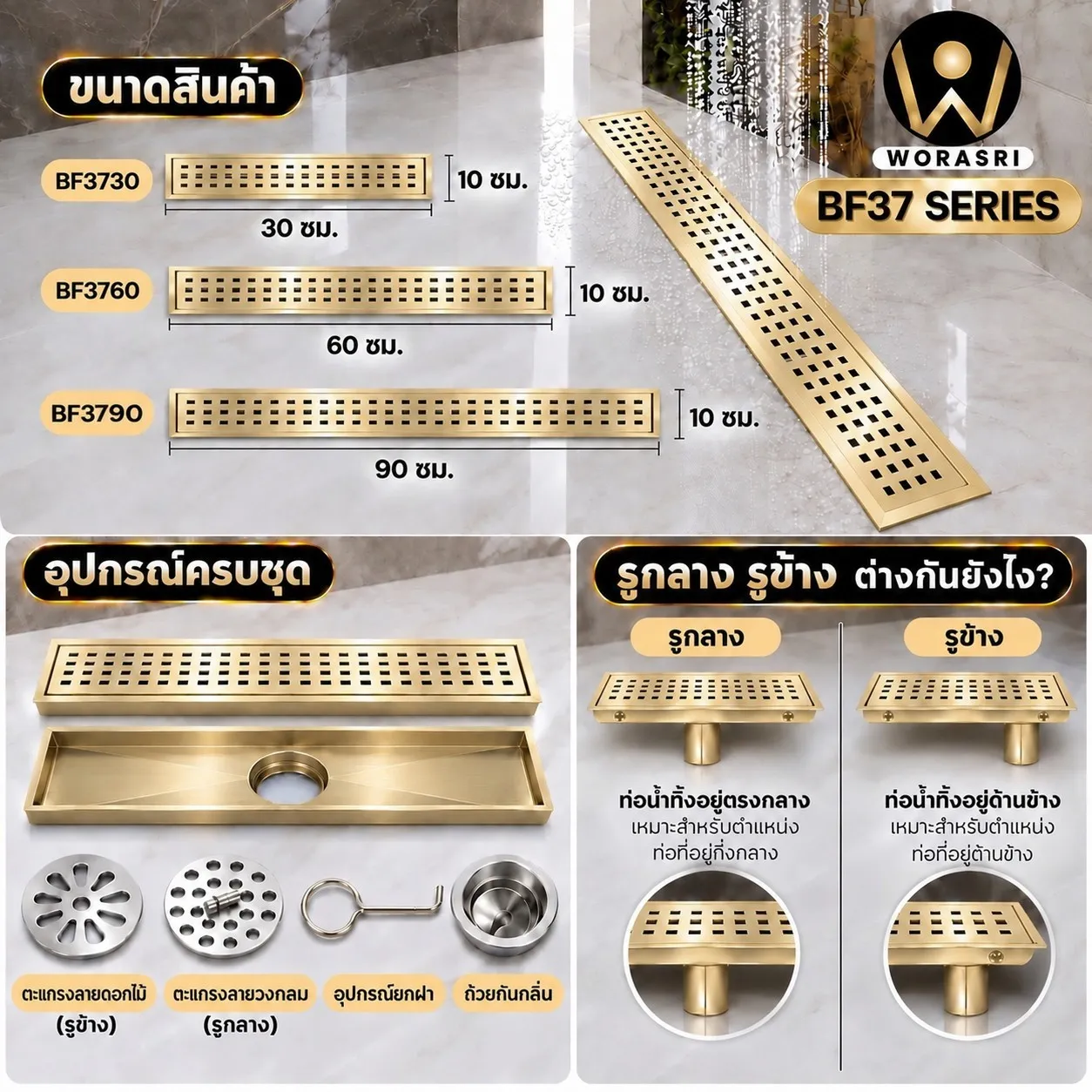

1. • ฝาปิดตะแกรงระบายน้ำทรงยาวแบบช่องตารางสี่เหลี่ยม 1 ชิ้น
   • แผ่นดักเศษผม เศษขยะ 1 ชิ้น
   • ชุดถ้วย/แกนดักกลิ่นและกันแมลง 1 ชิ้น
   • ฐานตะแกรงท่อรางระบายน้ำทรงยาว 1 ชิ้น

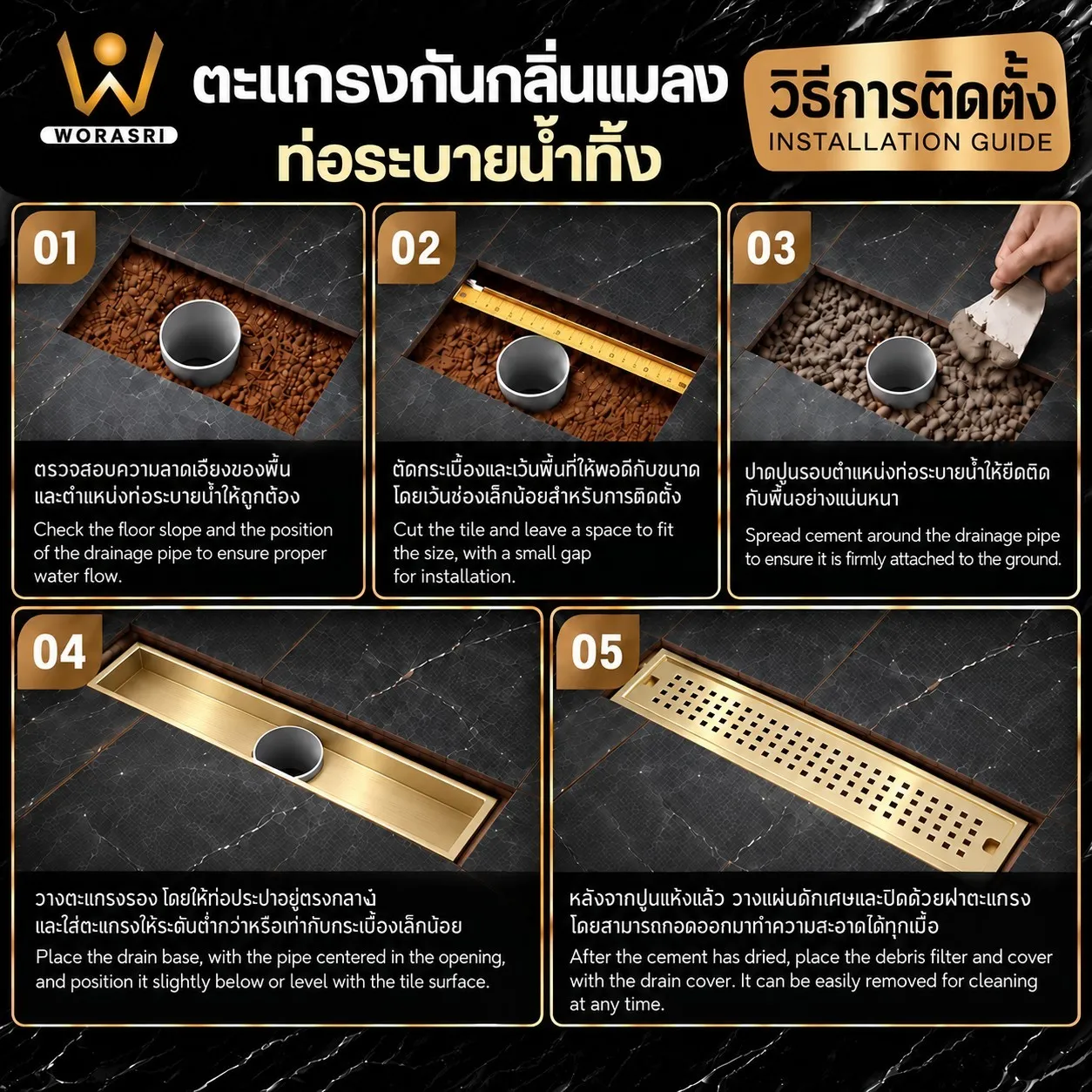

1. Easy Installation: วิธีติดตั้ง

1. 1. เตรียมพื้นที่ ตรวจสอบความลาดเอียงของพื้น และระยะตำแหน่งท่อระบายน้ำ (รูตรงกลาง หรือ รูด้านข้าง) ให้ตรงกับขนาดตะแกรง
   2. ยึดฐาน เทปูนปาดรอบปากท่อระบายน้ำ วางฐานตะแกรงลงให้อยู่ต่ำกว่าระดับหน้ากระเบื้องเล็กน้อย
   3. ใส่ชุดกันกลิ่นและชุดกรอง เมื่อปูนแห้งแล้ว ใส่ถ้วย/แกนดักกลิ่น และวางแผ่นกรองเศษผมลงในช่องระบายน้ำ
   4. ปิดฝาตะแกรงให้เรียบร้อย วางฝาปิดสแตนเลสช่องตารางสี่เหลี่ยมลงบนฐาน

การติดตั้งและใช้งานตะแกรงกันกลิ่นห้องน้ำแบบปูกระเบื้องทับได้ (Tile-Inserted Floor Drain) รุ่น BF3870 สีทอง ทั้ง 2 รูปแบบ มีหลักการทำงานที่เหมือนกันคือเน้นความสวยงามกลมกลืนไปกับพื้นห้องน้ำ แต่จะแตกต่างกันที่ตำแหน่งของท่อน้ำทิ้งหน้างานครับ

1. รูระบายน้ำแบบตรงกลาง (Center Hole)

• ท่อน้ำทิ้งหน้างาน เหมาะสำหรับห้องน้ำที่มีการวางระบบท่อน้ำทิ้งไว้ที่บริเวณกึ่งกลางของพื้นที่ที่จะติดตั้ง
• ระยะการติดตั้ง จุดศูนย์กลางของท่อน้ำทิ้ง (ขนาด 4 ซม.) จะต้องตรงกับระยะ 33 ซม. วัดจากขอบตะแกรง (สำหรับตะแกรงความยาว 70 ซม.)
• การปรับสโลปพื้น มักใช้กับการเทสโลปให้ลาดเอียงลงมาบรรจบที่ตะแกรงตรงกลาง

2. รูระบายน้ำแบบด้านข้าง (Side Hole)

• ท่อน้ำทิ้งหน้างาน รองรับหน้างานที่วางตำแหน่งท่อน้ำทิ้งไว้ชิดมุมผนังด้านใดด้านหนึ่ง
• ระยะการติดตั้ง จุดศูนย์กลางของท่อระบายน้ำ (ขนาด 4 ซม.) จะเยื้องมาด้านข้าง โดยมีระยะห่าง 63 ซม. จากขอบตะแกรงฝั่งตรงข้าม
• การปรับสโลปพื้น เหมาะอย่างยิ่งสำหรับการทำสโลปทางเดียว (1-Way Slope) เทความลาดเอียงของพื้นทั้งหมดไปยังผนังฝั่งที่มีท่อน้ำทิ้ง ช่วยให้การปูกระเบื้องแผ่นใหญ่ทำได้เรียบเนียน ไม่ต้องตัดแบ่งลาย

วิธีการใช้งานและการดูแลรักษา (Tile-Inserted)

• การติดตั้ง ตัดกระเบื้องลายเดียวกับพื้นห้องน้ำให้ได้ขนาดพอดี แล้วนำมาวางลงในถาดของตะแกรง น้ำจะไหลระบายลงผ่านช่องว่างรอบๆ ขอบกระเบื้อง
• การดูแลรักษา สามารถยกถาดใส่กระเบื้องขึ้นเพื่อทำความสะอาดเศษผมที่ตกค้างในราง (ความลึก 6.5 ซม.) และทำความสะอาดอุปกรณ์กันกลิ่น เพื่อรักษาประสิทธิภาพการระบายน้ำให้รวดเร็วอยู่เสมอ

ความแตกต่างของการทำสโลป (1-Way vs 4-Way Slope) สำหรับ ตะแกรงระบายน้ำกันกลิ่นแมลง

การตัดสินใจเลือกตำแหน่งรูระบายน้ำของตะแกรงไม่ได้ขึ้นอยู่กับตำแหน่งท่อเดิมเพียงอย่างเดียว แต่ยังเป็นตัวกำหนด “ทิศทางการปรับระดับความลาดเอียงของพื้น (Slope)”

1. ระบบ 4-Way Slope (สโลป 4 ทิศทาง) สำหรับ “ตะแกรงรูตรงกลาง”

ระบบนี้คือมาตรฐานการทำพื้นห้องน้ำทั่วไปที่ติดตั้งจุดระบายน้ำไว้บริเวณกึ่งกลางพื้นที่อาบน้ำ

• หลักการทำงาน ช่างจะต้องปรับระดับพื้นให้ลาดเอียงลงมาจากผนังทั้ง 4 ด้าน เพื่อบังคับให้น้ำทั้งหมดไหลมารวมกันที่จุดศูนย์กลางซึ่งเป็นตำแหน่งของตะแกรง
• ข้อจำกัดด้านงานปูกระเบื้อง หากต้องการใช้กระเบื้องแผ่นใหญ่ (Large Format Tiles) ช่างจำเป็นต้องตัดกระเบื้องเป็นแนวทแยงมุม (มักเรียกว่าการตัดลายซองจดหมาย) เพื่อให้แผ่นกระเบื้องสามารถหักมุมพับลงตามระนาบความลาดเอียงทั้ง 4 ด้านได้
• ผลลัพธ์ด้านดีไซน์ การตัดกระเบื้องจะทำให้เกิดรอยต่อและเส้นยาแนวเพิ่มขึ้น ลวดลายของหินอ่อนหรือลายไม้จะขาดความต่อเนื่อง ทำให้พื้นผิวดูไม่เรียบเนียนเป็นผืนเดียวกัน
• ความเหมาะสม ตอบโจทย์งานรีโนเวทที่มีการวางท่อน้ำทิ้งไว้กึ่งกลางห้องเรียบร้อยแล้ว และไม่ต้องการทุบรื้อพื้นเพื่อย้ายตำแหน่งท่อ ซึ่งช่วยประหยัดงบประมาณและเวลาในการก่อสร้าง

2. ระบบ 1-Way Slope (สโลปทางเดียว) สำหรับ “ตะแกรงรูด้านข้าง”

ระบบนี้เป็นนวัตกรรมการออกแบบที่นิยมใช้ในโรงแรมหรูและงานสถาปัตยกรรมระดับพรีเมียม โดยจะวางตำแหน่งท่อน้ำทิ้งและตะแกรงระบายน้ำไว้ชิดผนังด้านใดด้านหนึ่ง

• หลักการทำงาน การปรับระดับพื้นทำเพียงทิศทางเดียว คือการเทความลาดเอียงจากฝั่งที่ยืนอาบน้ำให้ลาดลึกลงไปยังผนังฝั่งที่ติดตั้งตะแกรง น้ำจะถูกผลักไปในทิศทางเดียวกันทั้งหมด
• อิสระด้านงานปูกระเบื้อง เป็นการปลดล็อกข้อจำกัดอย่างแท้จริง สามารถใช้กระเบื้องแผ่นใหญ่ปูต่อเนื่องยาวไปจนสุดขอบตะแกรงขนานกับผนังได้เลย โดยไม่จำเป็นต้องตัดแบ่งกระเบื้องเป็นรอยทแยงมุมใดๆ
• ผลลัพธ์ด้านดีไซน์ พื้นห้องน้ำจะดูเป็นระนาบเดียวกันทั้งหมด ลวดลายกระเบื้องเรียงต่อกันอย่างสมบูรณ์แบบ ตอบรับกับสไตล์การตกแต่งแบบ Minimal Luxury ที่เน้นความสะอาดตา เรียบหรู และไร้รอยต่อ
• ความเหมาะสม เหมาะอย่างยิ่งสำหรับบ้านสร้างใหม่ งานโครงการ หรือการรีโนเวทที่สามารถกำหนดตำแหน่งท่อน้ำทิ้งใหม่ให้ชิดมุมผนังได้



คำถามที่พบบ่อยเกี่ยวกับ ตะแกรงระบายน้ำกันกลิ่นแมลง

Q1: ควรเลือกใช้ขนาดความยาวเท่าไรดี และต่างกันอย่างไร?

A: ขึ้นอยู่กับขนาดของโซนอาบน้ำหรือพื้นที่ระบายน้ำครับ มีให้เลือก 3 ขนาดความยาว คือ 30 ซม., 60 ซม. และ 90 ซม. โดยสามารถเลือกตำแหน่งรูระบายน้ำแบบตรงกลางหรือด้านข้างให้ตรงกับตำแหน่งท่อเดิมที่ช่างเดินไว้ได้เลยค่ะ

Q2: ตะแกรงทรงยาวรุ่นนี้ระบายน้ำได้ดีไหม และกันกลิ่นอย่างไร?

A: ระบายน้ำได้ดีเยี่ยมค่ะ เพราะดีไซน์ฝาเป็นช่องตารางสี่เหลี่ยมขนาด 8 x 8 มม. ทำให้น้ำไหลลงได้เร็ว และใต้ฐานตะแกรงมีชุดแกนดักกลิ่นย้อนกลับ ช่วยปิดกั้นกลิ่นเหม็นอับจากท่อระบายน้ำ พร้อมทั้งกันแมลงขึ้นมาในห้องน้ำได้อย่างมีประสิทธิภาพค่ะ

Q3: สแตนเลส 304 สีทอง Electroplate จะโดนน้ำยาล้างห้องน้ำแล้วดำหรือลอกไหม?

A: โครงสร้างหลักเป็น SUS 304 แท้ 100% จึงไม่เป็นสนิมแน่นอนค่ะ ส่วนชั้นสีผ่านการชุบ Electroplating แบบแน่นหนา อย่างไรก็ตาม แนะนำให้หลีกเลี่ยงการเทน้ำยาล้างห้องน้ำที่มีกรดไฮโดรคลอริกเข้มข้นลงบนตัวตะแกรงโดยตรง และควรล้างด้วยน้ำสะอาดหลังล้างพื้นเพื่อถนอมความสวยงามยาวนานค่ะ

Q4: วิธีถอดทำความสะอาดแผ่นดักเศษผมทำอย่างไร?

A: สามารถใช้อุปกรณ์งัดฝาตะแกรงที่แถมมาในชุด งัดขึ้นมาจากช่องขอบได้อย่างสะดวกโดยไม่เจ็บมือ จากนั้นยกแผ่นกันเศษผมสแตนเลสออกไปล้างคราบเส้นผมและสิ่งสกปรกออก แล้ววางกลับเข้าที่เดิมได้ทันทีค่ะ



Linear Anti-Odor and Insect-Proof Floor Drain ตะแกรงระบายน้ำกันกลิ่นแมลง

SUS 304 Stainless Steel | BF37 Series (Square Hole Linear Shower Floor Drain)

Eliminate foul sewer odors and unwanted pests while transforming your bathroom floor into a 5-star hotel luxury aesthetic with the WoraSri Linear Anti-Odor and Insect-Proof Floor Drain. Crafted from premium SUS 304 stainless steel in a refined brushed gold finish, its engineered square-perforated design ensures ultra-fast water drainage without standing water, paired with a reliable anti-odor and pest backflow protection system.

Available in 3 Length Sizes:

• (Model BF3730) 30 cm Length: Width 10 cm x Length 30 cm (Drain core diameter: 4 cm)
• (Model BF3760) 60 cm Length: Width 10 cm x Length 60 cm (Drain core diameter: 4 cm)
• (Model BF3790) 90 cm Length: Width 10 cm x Length 90 cm (Drain core diameter: 4 cm)

(All sizes feature configurable outlet location options in both Center Outlet and Side Outlet to seamlessly align with your existing pipe layout).

Key Features (Model BF3730 / BF3760 / BF3790)

1. Function Design & Rapid Drain:
   • Engineered for fast water discharge, combining architectural and engineering excellence with an elongated shape that expands water intake capacity quickly.
   • Features a square-perforated top cover (8 x 8 mm hole size with 8 mm spacing) that allows water to flow through swiftly and efficiently, preventing puddling across the bathroom floor.
   • Flexible plumbing compatibility with configurable Center Outlet and Side Outlet position options to match structural layouts.
2. Odor & Insect Protection System:
   • Equipped with an internal anti-odor backflow trap cup/core that effectively blocks unpleasant sewer gas smells and prevents cockroaches, centipedes, and small pests from crawling up through the drain.
3. 100% Genuine SUS 304 Stainless Steel:
   • Heavy-duty, durable, and 100% rustproof. Highly resistant to corrosion from household soaps and shampoos, featuring a satin electroplated finish that resists fingerprint marks.
4. User-Friendly Maintenance:
   • Designed with user comfort in mind. Includes a specialized lifting key and side grooves that allow you to easily raise the cover for quick hair-strainer cleaning without using your fingernails or hurting your hands.

Product Specifications ตะแกรงระบายน้ำกันกลิ่นแมลง

• Product Code / Model: WoraSri BF37 Series (Square Hole Linear Shower Floor Drain)
• Primary Material: 100% Genuine SUS 304 Stainless Steel
• Color & Finish: Brushed Gold / Satin Electroplate Finish
• Dimensions (Width x Length):
  • 30 cm Model (BF3730): W 10 cm x L 30 cm
  • 60 cm Model (BF3760): W 10 cm x L 60 cm
  • 90 cm Model (BF3790): W 10 cm x L 90 cm
• Outlet Location Options: Center Outlet / Side Outlet
• Total Height: 6.5 cm
• Drain Outlet Diameter: 4 cm (Compatible with 1.5 – 3 inches PVC drain pipes)
• Key Attributes: Anti-Odor, Insect-Proof, Rustproof, Anti-Peeling, Anti-Blackening, Fingerprint-Resistant

Product Details

1. Square Hole Linear Design & Multi-Layer System:
   • Top Layer (Square-Perforated Cover): Solid SUS 304 stainless steel in satin gold with an engineered 8 x 8 mm grid pattern (8 mm spacing) for maximum water intake.
   • Stainless Base Channel: Sturdy SUS 304 channel base designed to support high load capacity and promote smooth, rapid drainage.
2. Usage & Features:
   • Hair Strainer Screen: Stainless steel filter screen efficiently catches hair and small debris to prevent pipe blockages, equipped with a handle for easy removal.
   • Anti-Odor & Pest Core: Internal cup/core trap that seals out unpleasant sewer backflow odors and blocks unwanted pests.
   • Durability: Resistant to daily bathroom chemicals (soaps, shampoos, detergents).
   • Satin Finish: Electroplated surface reduces water spots and fingerprint marks.
3. Complete Ready-to-Install Kit:
   • Includes everything needed for immediate setup without creating new channel ledges.
   • Included in Box:
     • 1x Square-Perforated Linear Cover
     • 1x Hair Strainer Screen
     • 1x Anti-Odor Trap Cup/Core
     • 1x Stainless Steel Linear Base Channel
4. Easy Installation Guide:

1. 1. Prepare Area: Check floor slope and align the drain position (Center or Side Outlet) with the existing pipe.
   2. Secure Base: Apply cement around the pipe opening and set the drain base slightly below the finished tile surface level.
   3. Insert Core & Strainer: Once the cement has set, insert the anti-odor cup and place the hair strainer screen inside.
   4. Place Cover: Set the square-perforated stainless steel linear cover neatly onto the base channel.

Guide to Tile-Inserted Floor Drain (Model BF3870 Reference) & Installation Styles ตะแกรงระบายน้ำกันกลิ่นแมลง

Both installation modes share the same underlying principle of achieving a seamless aesthetic, but they differ based on the job site’s pipe placement:

1. Center Hole Outlet:
   • Job Site Plumbing: Ideal for bathrooms where the drainage pipe is positioned in the middle of the installation area.
   • Installation Measurement: The center point of the 4 cm drain pipe must align 33 cm away from the drain edge (for the 70 cm model reference).
   • Slope Grading: Typically involves a 4-way slope converging at the center drain.
2. Side Hole Outlet:
   • Job Site Plumbing: Accommodates layouts where the drainage pipe is positioned close to a side wall.
   • Installation Measurement: The center point of the 4 cm drain pipe is offset to the side, maintaining a 63 cm distance from the opposite edge.
   • Slope Grading: Highly suitable for a 1-Way Slope, directing all floor gradient toward the wall where the drain is installed, allowing large-format tiles to be laid smoothly without extra cutting.

Tile-Inserted Usage & Maintenance

• Usage: Cut matching floor tiles to fit precisely into the drain tray. Water drains smoothly through the perimeter gaps around the tile edges.
• Maintenance: Simply lift the tile tray to clean accumulated hair inside the channel and maintain the anti-odor device to ensure consistently fast drainage.

Comparison of Slope Systems (1-Way vs. 4-Way Slope for Linear Drains)

Choosing an outlet location is not only about matching existing plumbing but also determines the direction of the floor slope:

1. 4-Way Slope System (for Center Hole Drains):
   • This is standard for typical bathrooms with a centralized drain in the shower area.
   • Mechanism: Installers must slope the floor down from all 4 surrounding walls toward the center drain.
   • Tile Constraints: Large-format tiles require diagonal cutting (envelope cuts) to fold along the 4-way planes.
   • Design Result: Creates extra grout lines and seams, reducing continuity in marble or wood-grain tile patterns.
   • Suitability: Best for renovation projects where centralized plumbing is fixed and moving pipes is undesirable to save time and budget.
2. 1-Way Slope System (for Side Hole Drains):
   • An innovative design favored in luxury hotels and premium architecture, placing the drain and pipe close to a side wall.
   • Mechanism: Floor grading is done in a single direction—sloping from the standing area down to the wall drain. Water is pushed uniformly in one direction.
   • Tile Freedom: Eliminates restrictions, allowing uninterrupted large-format tiles to run continuously right up to the drain edge along the wall without diagonal cuts.
   • Design Result: Delivers a uniform plane surface with flawless pattern continuity, perfect for Minimal Luxury styles emphasizing clean, seamless aesthetics.
   • Suitability: Ideal for new builds, real estate developments, or renovations where plumbing can be repositioned close to the wall.

Frequently Asked Questions (FAQ)

Q1: Which length and outlet location should I choose?A: Selection depends on your shower area dimensions and plumbing layout. We offer 30 cm, 60 cm, and 90 cm lengths. Choose between Center Outlet or Side Outlet to align with your existing floor pipe position.

Q2: Does this linear drain discharge water quickly, and how does the anti-odor system work?A: It provides excellent water flow thanks to the 8 x 8 mm square-perforated pattern that lets water drain rapidly. Beneath the base, an internal anti-odor trap cup/core holds a water seal to block foul sewer gas backflow and prevent crawling insects from entering your bathroom.

Q3: Will the brushed gold electroplated finish peel, turn black, or rust when exposed to bathroom cleaners?A: The primary structure is 100% genuine SUS 304 stainless steel, making it completely rustproof. The gold color is applied using durable electroplating technology. However, we recommend avoiding harsh acid cleaners (such as concentrated hydrochloric acid) applied directly to the surface, and rinsing with clean water after floor washing to preserve its pristine look long term.

Q4: How do I clean the hair strainer screen inside?A: Simply use the provided lifting tool to hook and lift the cover off the channel safely. Remove the stainless hair strainer screen, rinse away trapped hair and debris, and place it back into position.
